BLP15H9S100Z功率LDMOS晶体管的特点及优势分析
2026/7/22 13:57:17
浏览次数:
4
BLP15H9S100Z用于广播和工业应用的100 W LDMOS驱动晶体管。该设备的出色坚固性使其成为HF至2 GHz频率范围内数字和模拟发射机应用的理想选择。
特点和优点
专为宽带操作而设计
高效率
集成双面ESD保护
卓越的坚固性
高功率增益
卓越的可靠性
易于控制电源
出色的稳定性
应用
广播发射机应用
工业、科学和医疗应用
适用于高频至2 GHz的频率

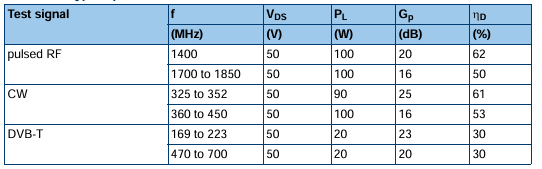

BLP15H9S100Z的典型性能图

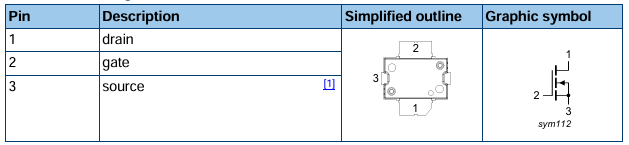

引脚配置信息
