ADI(亚德诺)ADM12914正负电压监控器IC的定义、特性及应用说明

2026/7/23 14:25:51
浏览次数: 2

ADM12914是一款四电压监控IC，非常适合在各种应用中监控多个轨道。每个被监测的轨道都有两个专用输入引脚VHx和VLx，这允许以±0.8%的高阈值精度监测每个轨道的欠压（UV）和过压（OV）情况。每个受监测的电压轨共享公共有源低欠压（UV）和过压（OV）引脚。

ADM12914包括一个1V缓冲参考输出REF，在监测负电压时用作偏移引脚。三态SEL引脚决定了第三和第四输入的极性，也就是说，它配置设备以监测正极或负极电源。

该设备包含一个内部分流调节器，使该设备可用于更高电压的系统。此功能要求在主电源轨和VCC引脚之间放置一个电阻器，以将流入VCC引脚的电流限制在不超过10mA的水平。如果电源线超过绝对最大额定值，ADM12914使用内部分流调节器来调节VCC。

ADM12914有两种型号。ADM12914-1提供锁存过电压输出，可以通过切换锁存输入引脚来清除。ADM12914-2有一个禁用引脚，可以覆盖和禁用UV和OV输出信号。

ADM12914采用16导联QSOP封装。该设备在-40°C至+125°C的扩展温度范围内指定。

ADI(亚德诺)ADM12914正负电压监控器IC的定义、特性及应用说明

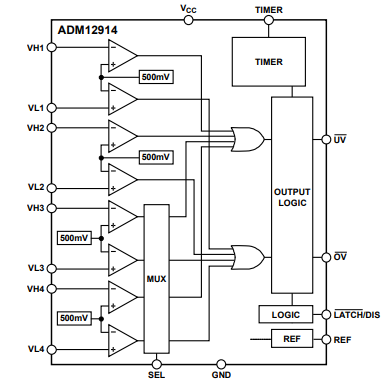

ADM12914功能框图

特性

四路欠压/过压（UV/OV）正/负监控器

最多可监控两个负极轨道

可调UV和OV输入阈值

扩展温度范围内业界领先的阈值精度：±0.8%

1 V缓冲参考输出

开漏UV和OV复位输出

带禁用选项的可调重置超时

输出保证低至0.9 V的VCC

Glitch免疫力

62μA电源电流

16导联QSOP封装

指定范围为-40°C至+125°C

ADI(亚德诺)ADM12914正负电压监控器IC的定义、特性及应用说明

ADI(亚德诺)ADM12914正负电压监控器IC的定义、特性及应用说明

ADM12914-1及ADM12914-2引脚配置图

应用

服务器电源监控

FPGA/DSP内核和I/O电压监测

电信设备

医疗设备
