TS8242FK是第二代对称反射单极四掷（SP4T）开关，专为中等功率开关应用而设计。TS8242FK覆盖1 MHz至6.0 GHz带宽，在小封装尺寸内提供低插入损耗、高隔离和高线性。TS8242FK是一款10 W CW开关，峰值功率能力为50 W峰值，适用于需要低插入损耗、高隔离和高线性度的应用。

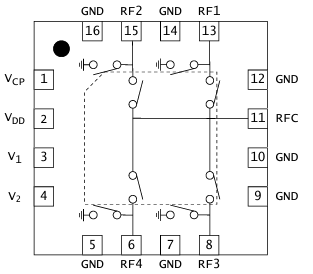

TS8242FK采用紧凑的四方扁平无引脚（QFN）3.0x3.0 mm²16引脚塑料封装。
特性
频率范围1MHz至6.0 GHz
低插入损耗：
1.0 GHz时为0.30 dB
3.0 GHz时为0.70 dB
6.0 GHz时为0.80 dB
高隔离度：
3.0 GHz时为25 dB
5.0 GHz时为21 dB
10 W CW功率，50 W峰值功率
低功耗，小于1 mW
射频线路上没有外部隔直电容器
所有射频端口均处于关闭状态
多功能2.6V–5.25V电源
无需提供负电压

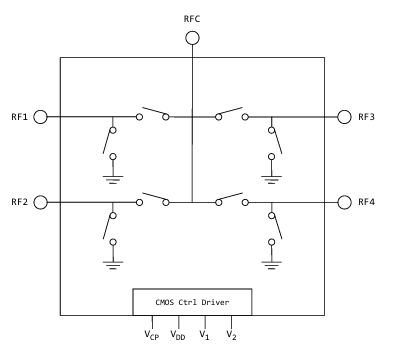

TS8242FK功能图
应用程序
私人移动和国防无线电
公共安全手机
蜂窝基础设施
卫星终端
数据链路
详细应用信息：
TS8242FK提供1MHz至6.0GHz频段的10W/50W峰值能力。应用包括窄带和多倍频程宽带无线电、干扰器、EMC测试、公共移动无线电、工业和科学应用。在过去，此类应用主要由高功耗和复杂的PIN二极管覆盖，TS8242FK显著降低了满足RF开关需求的设计复杂性。
TS8242FK工作频率高达4.0GHz，无需外部匹配组件，对于4.0GHz以上的频率，建议进行匹配。
