SY89831U高速时钟缓冲器IC的简述及特性说明

2026/7/23 15:13:19
浏览次数: 3

SY89831U是一款高速、2GHz差分LVPECL 1:4扇出缓冲器，针对超低偏斜应用进行了优化。器件内偏斜保证在电源电压和温度下小于20ps（典型值5ps）。差分输入缓冲器具有独特的内部端接设计，允许通过VT引脚访问端接网络。此功能允许设备轻松连接到不同的逻辑标准。包括用于交流耦合应用的VREF-AC参考输出。

SY89831U高速时钟缓冲器IC的简述及特性说明

SY89831U是Micrel高速时钟同步系列的一部分。

特性

保证温度和电压下的交流性能

直流至2.5GHz吞吐量（典型）

350ps传播延迟（IN-to-Q）（典型）

设备内5ps偏斜（典型）

150ps上升/下降时间（典型）

超低抖动设计

62fs RMS相位抖动（典型）

800mV、100K LVPECL典型输出摆幅

电源2.5V±5%或3.3V±10%

工业温度范围：-40°C至+85°C

提供16针（3mm x 3mm）MLF®封装

SY89831U高速时钟缓冲器IC的简述及特性说明

应用程序

处理器时钟分布

SONET时钟分布

光纤通道时钟分布

千兆以太网时钟分配

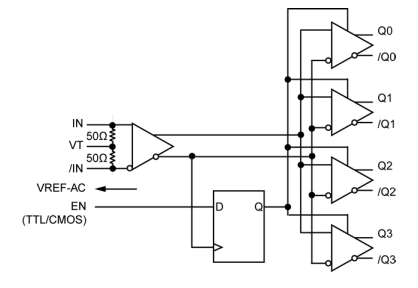

SY89831U功能框图

SY89831U高速时钟缓冲器IC的简述及特性说明
