PL138-48差分LVPECL扇出缓冲器的简述及功能图

2026/7/23 15:19:16
浏览次数: 3

PL138-48是一款高性能、低成本、1:4输出差分LVPECL扇出缓冲器。

Microchip的差分LVPECL缓冲器系列设计用于在2.5V±5%或3.3V±10%的单一电源下运行。差分输入对旨在使用适当的电阻器偏置网络接受大多数标准输入信号电平，并产生一组高质量的输出，输出上的偏斜尽可能低，这保证了零件到零件或批次到批次的偏斜。

PL138-48的设计适合小尺寸封装，可提供高达800 MHz的输出操作，具有非常低的功耗和任何同类设备中最低的附加抖动。

特性

四个差分2.5V/3.3V LVPECL输出对

输出频率：≤800MHz

两个可选的差分输入对

将任何标准单端或差分输入格式转换为LVPECL输出。

它可以接受以下标准输入格式和更多格式：LVPECL、LVCMOS、LVDS、HCSL、SSTL、LVHSTL、CML

输出偏斜：25 ps（典型值）

部分到部分倾斜：140 ps（典型值）

传播延迟：1.5 ns（典型值）

附加抖动：<100 fs（最大值）

工作电源电压：2.375V~3.63V

工作温度范围为-40°C至+85°C

封装可用性：16引脚QFN和20引脚TSSOP

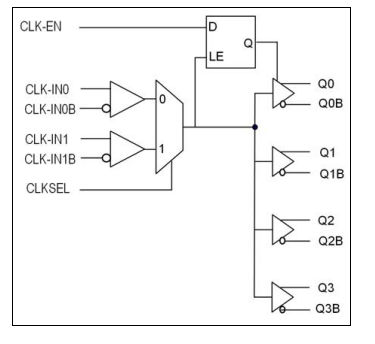

PL138-48功能图

PL138-48差分LVPECL扇出缓冲器的简述及功能图
