ZL40230带一个LVCMOS输出的HCSL扇出缓冲器简述

2026/7/23 15:24:00
浏览次数: 3

ZL40230是一款可编程或硬件引脚控制的低附加抖动、低功耗3 x 10 LVPECL/HCSL/LVDS扇出缓冲器。

两个输入可以接受差分（LVPECL、SSTL、LVDS、HSTL、CML）或单端（LVPECL或LVCMOS）格式的信号，第三个输入可以接收单端信号，也可以通过在XIN和XOUT引脚之间连接外部晶体谐振器来构建晶体振荡器。用于构建晶体振荡器的所有其他组件都内置在设备中，如负载电容、串联和分流电阻器。

ZL40230具有10个LVPECL/HCSL/LVDS输出，可由3.3V或2.5V电源供电。每个输出都可以通过SPI总线独立启用/禁用。每个输出驱动器的类型可以编程为LVPECL、HCSL或LVDS。因此，该设备可以被配置为根据应用支持不同的信令格式。

该设备在2.5V±5%或3.3V±5%的电源下运行。其运行可在-40°C至+85°C的工业温度范围内得到保证。

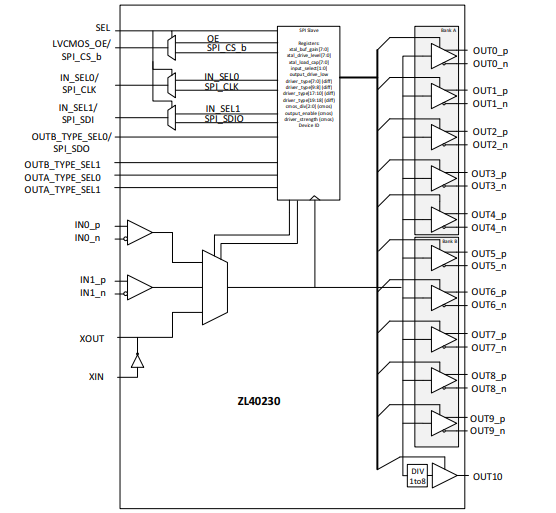

ZL40230功能图

ZL40230带一个LVCMOS输出的HCSL扇出缓冲器简述

特性

3比1输入多路复用器：两个输入接受任何差分（LVPECL、HCSL、LVDS、SSTL、CML、LVCMOS）或单端信号，第三个输入接受晶体或单端信息

十个差分LVPECL/LVDS/HCSL输出

一个LVCMOS输出

超低附加抖动：24 fs（集成频带：12 kHz至20 MHz，625 MHz时钟频率）

支持0至1.6 GHz的时钟频率

支持LVPECL/LVDS/HCSL输出上的2.5V或3.3V电源

支持LVCMOS输出1.5V、1.8V、2.5V或3.3V

嵌入式低压差（LDO）电压调节器提供卓越的电源噪声抑制

最大输出偏差为40ps

通过SPI或硬件控制引脚控制的设备

应用程序

PCIe Gen1/2/3/4/5/6时钟分布

低抖动时钟树

逻辑翻译

时钟和数据信号恢复

有线通信：OTN、SONET/SDH、GE、10GE、FC和10G FC

通用时钟分布

无线通信

高性能微处理器时钟分布

测试设备
