MAAT-011039双向固定衰减器的简述及特性应用说明

2026/7/24 13:46:12
浏览次数: 2

MAAT-011039是一个10 dB双向固定衰减器。这种衰减器适用于许多应用，包括卫星通信，这些应用需要具有平坦衰减和良好回波损耗的小型SMT衰减器。

MAAT-011039双向固定衰减器的简述及特性应用说明

特性

衰减：10 dB至18 GHz

50Ω阻抗

功率处理：27 dBm

双向

6导联2mm TDFN封装

符合RoHS标准

应用程序

卫星通信

测试与测量

电信基础设施

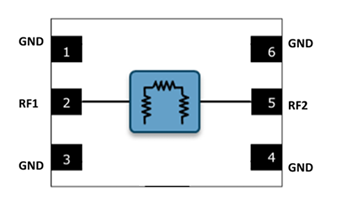

MAAT-011039衰减器旨在提供高性能且易于使用。不需要外部组件。MAAT-011039所需的射频连接如下图所示。

MAAT-011039双向固定衰减器的简述及特性应用说明

MAAT-011039衰减器系列是双向的。引脚2和5应连接到印刷电路板（PCB）上的RF线。第三个必需的连接是射频接地。封装背面的裸露金属板必须连接到容纳衰减器的PCB的RF地线。这可以通过使用导电通孔来实现。重要的是要确保与衰减器和RF接地之间的连接相关的寄生电感尽可能小。
