ENGAT00135衰减器阵列的概述及特性、应用程序

2026/7/24 13:50:09

浏览次数: 2

ENGAT00135是一个带有5个衰减器和一个直通路径的芯片。该零件非常适合在测试应用中进行选择。通过与相关焊盘的引线键合连接来选择信号路径，以衰减2、3、4、5或6dB，同时保持与50欧姆的良好阻抗匹配。

该管芯具有金背面金属化，并设计为附着银环氧树脂。RF互连的设计考虑了引线键合和外部微带耀斑，以实现最佳的集成回波损耗。具有低温度系数的镍铬合金电阻器被设置为处理高达0.5瓦的RF输入功率水平。

特性

超宽带性能

出色的回波损耗：>18 dB

射频功率处理：27 dBm

模具尺寸：

1.39 x 2.76 x 0.1毫米

0.055 x 0.109 x 0.004英寸

符合RoHS标准

应用程序

测试时选择

太空混合动力车

军用混合动力车

微波无线电

原型套件

测试和测量系统

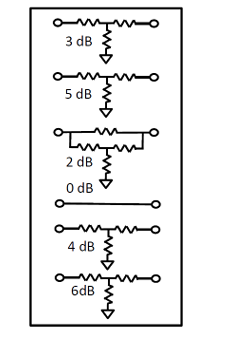

ENGAT00135衰减器阵列功能框图
