MAAD-011054宽带GaAs数字步进衰减器的定义及特性、应用信息

2026/7/24 14:04:44
浏览次数: 3

MAAD-011054是一种宽带双向1位GaAs（pHEMT）数字步进衰减器，步长为4dB。将衰减器状态从插入损耗更改为衰减需要互补的0 V和-5 V逻辑输入。

MAAD-01104宽带GaAs数字步进衰减器的定义及特性、应用信息

MAAD-011054是一系列单比特数字衰减器的一部分，覆盖相同的频率范围，具有相同的物理尺寸：

MAAD-011053 : 2 dB

MAAD-011055 : 6 dB

MAAD-011056 : 8 dB

MAAD-011057 : 10 dB

特性

1位数字衰减器

低插入损耗：1dB

衰减：4 dB

阻抗：50Ω

2毫米，8导联PDFN封装

符合RoHS标准

应用程序

电信基础设施

光纤

相控阵雷达、传感器

测试仪器

微波无线电和甚小孔径终端

应用信息

MAAD-011054旨在提供高性能且易于使用。

MAAD-011054衰减器是双向的。引脚2和7应连接到印刷电路板（PCB）上的RF线。第三个必需的连接是射频接地。封装背面的裸露金属板必须连接到容纳衰减器的PCB的RF地线。这可以通过使用导电通孔来实现。重要的是要确保与衰减器和RF接地之间的连接相关的寄生电感尽可能小。

MAAD-01104宽带GaAs数字步进衰减器的定义及特性、应用信息

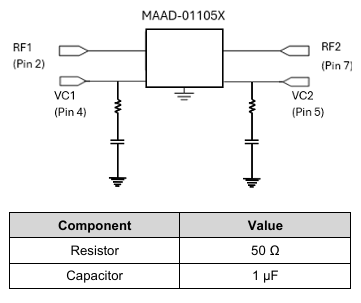

每条控制线上应包括一个分流电阻器和电容器，用于去耦。这些应放置在靠近设备控制引脚的位置，但尽可能远离射频迹线。
