MAAD-011047是一款宽带6位、0.5dB步进MMIC数字衰减器，采用无铅3mm、20引脚表面贴装层压封装。该设备非常适合在需要高精度、极低功耗和低互调产物的地方使用。
该衰减器由SPI兼容串行接口或6位并行字控制。SEROUT是延迟6个时钟周期的SERIN，可用于菊花链操作。
特性
6位，0.5 dB LSB，31.5 dB范围
插入损耗：
26 GHz时为2.5 dB
40 GHz时为3.3 dB
P0.1 dB:40 GHz时为27 dBm
集成CMOS兼容驱动器
兼容1.8 V、2.5 V和3.3 V CMOS逻辑
并行或串行（P/S）控制
低直流功耗
无铅3毫米20导联封装
应用程序
ISM/MM

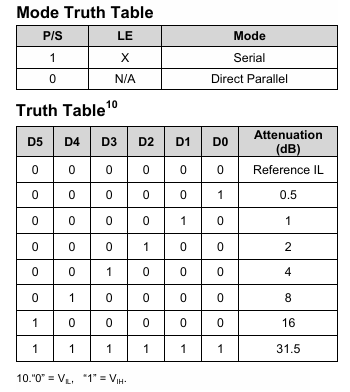

操作模式：串行和直接并行
串行模式
串行控制接口（SERIN、CLK、LE、SEROUT）与SPI协议兼容。当P/S保持高电平时，串行模式被激活。6位串行字必须首先加载MSB。在6位字移位后，LE上的上升沿将把衰减器设置为所需状态。当LE为高时，CLK被屏蔽以在实现更改时保护数据。SEROUT串行延迟6个时钟周期。
当P/S为低时，串行控制接口被禁用。当P/S设置为高时，引脚18、19和20分别具有LE、CLK和SER IN功能。
在串行模式操作中，输出将保持恒定，而LE保持较低。
直接并行模式
当P/S设置为低时，并行模式启用。在直接并联模式下，移相器由并联控制输入直接控制。当P/S设置为低时，引脚18具有D2功能，引脚19具有D1功能，引脚20具有D0功能。
功能
操作模式：串行和直接并行

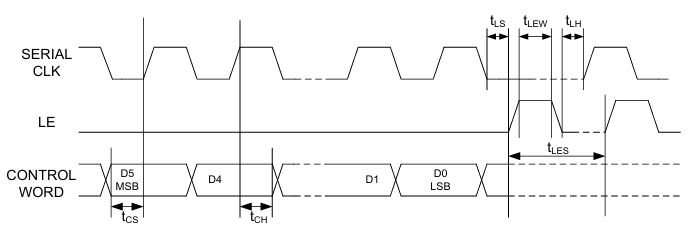

串行输入接口时序图

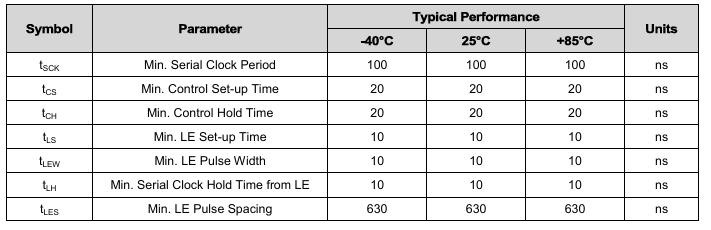

串行接口时序特性
