CGY2169U/C1高性能GaAs MMIC 6位衰减器的简述及特性

2026/7/24 14:41:08

浏览次数: 3

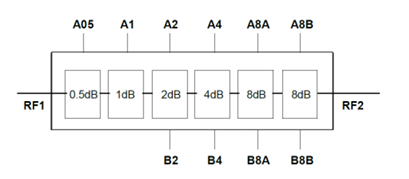

CGY2169U/C1是一款高性能GaAs MMIC 6位衰减器，覆盖10-18GHz。该设备的标称衰减范围为23.5 dB，步长为0.5 dB。采用互补控制逻辑并行控制四个最重要的衰减电平，以提高匹配和驱动电平。

该芯片采用0.18μm栅极长度pHEMT技术制造。该MMIC具有金焊盘，并采用氮化硅钝化进行全面保护，以获得最高水平的可靠性。

特性

插入损耗：4 dB@14 GHz

衰减范围：23.5dB

RMS衰减误差：0.4 dB@14 GHz

输入P1dB:20dBm

回波损耗：14 GHz时<-10 dB（所有状态）

并联0/-3.3 V控制逻辑

2600 x 1100μm±5μm

测试和检查

空间和MIL-STD可用

应用程序

雷达

电信

仪器仪表

空间应用
