ENGE000134具有3个增益均衡器的芯片简述及特性

2026/7/24 14:56:07

浏览次数: 3

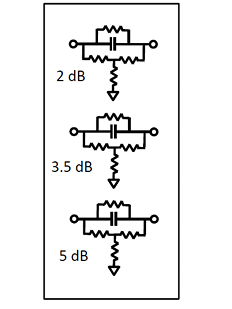

ENGE000134是一个具有3个增益均衡器的芯片。该零件非常适合在测试应用中进行选择。信号路径是通过与2、3.5或5 dB增益斜率相关的焊盘的引线键合连接来选择的，同时保持与50欧姆的良好阻抗匹配。

该管芯具有金背面金属化，并设计为附着银环氧树脂。RF互连的设计考虑了引线键合和外部微带耀斑，以实现最佳的集成回波损耗。

具有低温度系数的镍铬合金电阻器被设置为处理高达100毫瓦的RF输入功率水平。

特性

超宽带性能

出色的回波损耗：>18 dB

射频功率处理：20 dBm

封装尺寸：

1.39 x 2.76 x 0.1毫米

0.055 x 0.109 x 0.004英寸

符合RoHS标准

应用程序

测试时选择

太空混合动力车

军用混合动力车

微波无线电

原型套件

测试和测量系统
