色环电阻作为电子电路中最常见的基础元件之一，为方便识别电阻阻值，生产厂家使用了色环标记法在电阻器表面标示阻值和误差范围。
色环电阻的基本结构

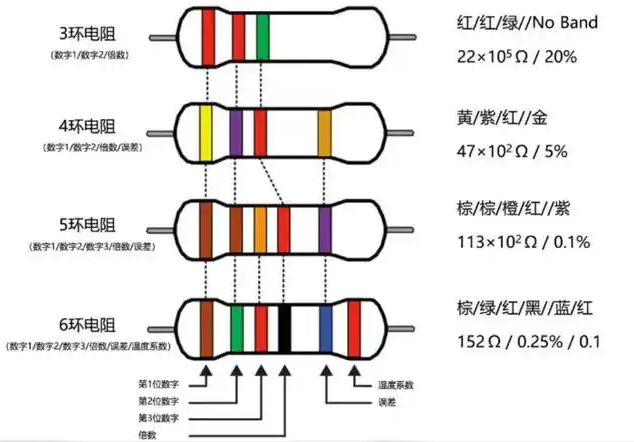

色环电阻一般在电阻器的圆柱体表面印有4、5或6个不同颜色的环。这些颜色环代表了电阻的阻值数值、乘数及误差大小。标准的色环顺序从电阻一端开始依次读取。
前三个色环（4色电阻时是前两环加乘数环）：代表有效数字和乘数。
倒数第二个色环：乘数（放大倍数）。
最后一个色环：误差范围。
色环颜色与数字对应关系
下面是常用色环的颜色及其对应的数字代码：
| 颜色 | 数字 | 乘数 | 误差 |
| 黑色 | 0 | ×1 | - |
| 棕色 | 1 | ×10¹ | ±1% |
| 红色 | 2 | ×10² | ±2% |
| 橙色 | 3 | ×10³ | - |
| 黄色 | 4 | ×10⁴ | - |
| 绿色 | 5 | ×10⁵ | ±0.5% |
| 蓝色 | 6 | ×10⁶ | ±0.25% |
| 紫色 | 7 | ×10⁷ | ±0.1% |
| 灰色 | 8 | ×10⁸ | ±0.05% |
| 白色 | 9 | ×10⁹ | - |
| 金色 | - | ×0.1 | ±5% |
| 银色 | - | ×0.01 | ±10% |
| 无色 | - | - | ±20% |
四色电阻的读值方法
四色电阻是最常见的类型，其环序通常为：
第1色环：阻值的第1位数字
第2色环：阻值的第2位数字
第3色环：乘数
第4色环：误差
例子：
假设一个电阻的色环依次为：红-紫-橙-金
红色 = 2
紫色 = 7
橙色乘数 = ×10³（即1000）
金色误差 = ±5%
阻值计算为：
27 × 1000 = 27000Ω = 27kΩ，误差为 ±5%。
五色电阻和六色电阻的读值方法
五色电阻用于要求更高精度的场合，色环顺序为：
第1色环：阻值第1位
第2色环：阻值第2位
第3色环：阻值第3位
第4色环：乘数
第5色环：误差
六色电阻则在五色电阻的基础上增加了第6色环，用以表示温度系数（ppm/℃）。
例子（五色电阻）：
色环：黄-紫-黑-红-棕
黄 = 4
紫 = 7
黑 = 0
红乘数 = ×100
棕误差 = ±1%
阻值计算：
470 × 100 = 47000Ω = 47kΩ，误差 ±1%。
色环电阻读值的注意事项
确认起始点方向
色环的排列方向决定了读值顺序。通常宽色环侧为起始点，带有较大间隔的色环一般是误差环。
区分乘数和误差环的颜色
误差环一般位于阻值环之后，颜色上常见金色、银色或无色。
避免光线影响
在自然光线充足的环境下读取颜色，避免色偏。
精度与温度系数
高精度电阻可能有更多色环，温度系数影响电阻的稳定性。
