声表滤波器的外形、图形符号及检测方式

2026/7/30 14:48:51
浏览次数: 12

声表滤波器(简称SAW滤波器)是一种利用声波在固体表面传播特性的滤波器,广泛应用于无线通信、音频处理及信号选择等领域。

声表滤波器的外形、图形符号及检测方式

声表滤波器的外形

声表滤波器通常采用封装形式以保护内部敏感结构,常见的封装类型有贴片(SMD)封装和针脚(DIP)封装。其外形一般较为小巧,适合现代电子设备紧凑设计需求。

贴片封装(SMD)

多为长方形或正方形扁平封装,尺寸范围从几毫米到几十毫米不等。表面通常标有器件型号及厂商标志,方便识别。

针脚封装(DIP)

部分声表滤波器采用传统的针脚封装,外形类似于集成电路芯片,具有多根引脚便于插入电路板,适用于手工焊接和测试。

内部核心结构是由压电材料制成的声表滤波器晶片,通过光刻和薄膜沉积工艺制作输入、输出换能器(通常为梳状电极结构),这些结构常被封装材料覆盖,外观上不可见。

声表滤波器的外形、图形符号及检测方式

引脚分布参考

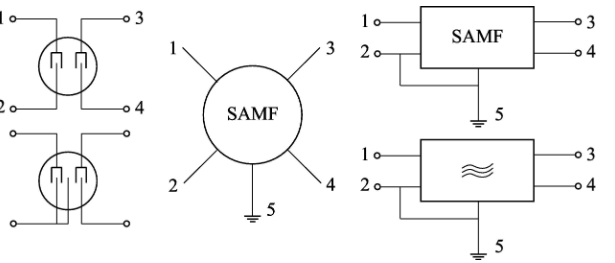

声表滤波器的图形符号

在电路图中,为了简洁表达声表滤波器的功能,常用以下符号:

标准滤波器符号

与一般滤波器类似,通常使用一个矩形框标注为“SAW”或“声表”,框内可标注中心频率、带宽等参数。

专用SAW符号

有些图纸会用两个平行的梳状电极图案表示声表滤波器,象征其换能器结构,旁边标注参数。

简写符号

在紧凑电路图中,可能直接写作“SAW滤波器”或“SAW”,配合一个矩形框。

总之,声表滤波器的图形符号强调其滤波功能与声波传播特性,便于设计者快速识别和理解。

特罗半导体声表滤波器推荐型号:

TSL8329M

TSL8028N

TSL8029N

声表滤波器的检测方式

为了确保声表滤波器的性能满足设计要求,需进行多方面的检测。主要检测方法包括:

频率响应测试

使用网络分析仪或频谱分析仪测量滤波器的通带、带宽、插入损耗、带外抑制等关键参数。通过频率响应曲线判断滤波器的中心频率及品质。

时域响应测试

采用脉冲信号输入,观察输出波形,检查滤波器的延迟特性和群时延畸变。

直流阻抗测试

用万用表测量滤波器两端的阻抗,判断内部换能器是否短路或断路。

耐压与耐温测试

测试滤波器在高电压及高低温环境下的稳定性和可靠性,确保其在实际应用中的长期工作性能。

目视检查

检查封装是否完好,有无裂纹、氧化或焊接缺陷,以减少因物理损伤造成的性能不良。

振动与冲击测试

检测滤波器在机械振动和冲击情况下的性能变化,评估其抗干扰能力和可靠性。
