光电三极管的具体选用方式是什么?

2026/7/30 15:03:26
浏览次数: 3

光电三极管是一种将光信号转换为电信号的半导体器件,广泛应用于光电检测、光通讯、自动控制等领域。选择合适的光电三极管对于确保系统性能和稳定性至关重要。

了解应用需求

选用光电三极管前,首先要明确其应用环境和性能要求,包括:

光源类型:光电三极管需与所使用的光源(红外、可见光等)波长匹配,以保证最佳灵敏度。

响应速度:根据系统对信号响应的快慢要求,选择合适的响应时间。

环境条件:考虑工作温度、湿度及可能的机械冲击等因素。

电路接口:确定工作电压和电流范围,方便电路设计。

光电三极管的具体选用方式是什么?

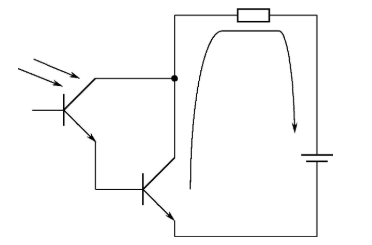

光电达林顿晶体的电路连接示意图

主要参数分析

选用光电三极管时,需要关注以下关键参数:

光谱响应范围(波长范围)

不同型号的光电三极管对光的灵敏波长范围不同,必须与光源波长匹配。常见光电三极管响应波长在400nm至1100nm之间。

暗电流

在无光照条件下产生的电流,暗电流越小,器件抗噪声能力越强,测量精度更高。

光电流增益(灵敏度)

表示光电三极管产生的电流与入射光功率的比值,影响检测器的灵敏度。

响应时间

包括上升时间和下降时间,决定了器件对光信号变化的响应速度。高速通信需要选择响应快的型号。

最大电流和最大电压

确保选用器件的最大承受电压和电流值超过实际应用需求,避免损坏。

封装形式

根据使用环境选择合适的封装,比如直插式、贴片式或带透光窗口的封装。

选型步骤

确认光源波长和功率

选择光电三极管的光谱响应范围覆盖光源波长,同时考虑入射光强度和动态范围。

确定电路工作条件

包括偏置电压、电流以及电路的负载特性。

考虑响应速度

如果应用场景对速度要求高(如高速光通信),优先选择响应时间短的器件。

评估环境因素

选用具有良好温度稳定性和抗环境干扰能力的型号。

查看数据手册进行对比

对照不同型号的电性能指标和机械参数,综合评估性价比。

样机测试

在实际电路中试用样机,验证其性能表现,确保满足设计指标。

常见应用及推荐

光电开关和光电计数器

选择响应速度中等、暗电流低、灵敏度适中的型号。

高速光通信

需选用响应时间快、带宽宽的光电三极管。

环境光检测

优先考虑高灵敏度和低噪声特性的器件。

安全监控系统

关注器件的稳定性和使用寿命。
