共发射极放大电路是晶体管放大电路中最常见、应用最广泛的一种基本电路形式。凭借其良好的电压增益、较高的输入阻抗和较低的输出阻抗，广泛应用于信号放大、缓冲和驱动等场景。
共发射极放大电路的结构
共发射极放大电路通常采用NPN型或PNP型晶体管搭建，其基本结构包括以下几个部分：
晶体管（Q）
核心元件，一般为NPN型晶体管，发射极作为公共端，基极为输入端，集电极为输出端。
偏置电阻
用于提供基极偏置电流，保证晶体管工作在放大区。常见的偏置方式有固定偏置、自偏置或分压偏置。
输入耦合电容（Cin）
将输入信号引入基极，阻断直流分量，防止干扰偏置电路的工作。
输出耦合电容（Cout）
将放大后的信号从集电极输出，同样阻断直流分量，保证后级电路安全。
集电极负载电阻（RC）
连接在集电极与电源之间，负载电阻的大小影响放大倍数和电路的输出阻抗。
发射极电阻（RE）
设有时用来稳定工作点，改善电路的线性度和温度稳定性。

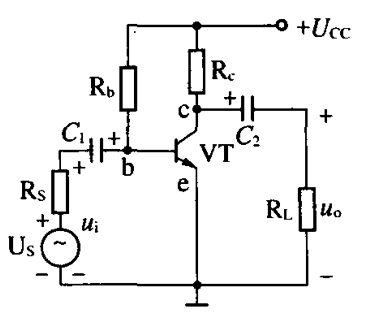

如下是典型的共发射极放大电路示意图：
共发射极放大电路的工作原理
共发射极放大电路的基本原理是利用晶体管的电流放大作用，实现对输入信号的放大。
输入信号加到基极
输入的交流信号经耦合电容Cin叠加在基极偏置电压上，使得基极电流随输入信号变化而变化。
基极电流变化引起集电极电流变化
晶体管工作在放大区时，集电极电流约等于基极电流乘以电流放大系数β（Ic ≈ βIb）。因此，输入信号导致基极电流的微小变化，经过放大变成较大的集电极电流变化。
集电极电流变化引起集电极电压变化
集电极负载电阻Rc上的电压降随集电极电流变化而变化，电压降增大时，集电极电压减小，以此方式实现电压信号的放大。但由于电流增加导致电压下降，输出电压与输入电压呈反相关系。
输出信号
集电极电压的变化通过输出耦合电容Cout传给后级电路，实现交流信号的输出。
温度及稳定性
发射极电阻Re起到负反馈作用，稳定晶体管的工作点，减少温度波动对电路性能的影响。
共发射极放大电路的特点
较高电压增益
通过适当选择负载电阻Rc和发射极电阻Re，可获得较大的电压放大倍数。
输入阻抗中等偏低
输入阻抗主要由基极电阻和发射极电阻决定，一般较共集电极电路低。
输出阻抗较高
适合驱动中等负载，不适合直接驱动低阻抗负载。
信号反相
输出信号与输入信号相位相差180°。
应用场景
音频放大器的前置放大级
无线电接收机中的中频放大
各类模拟信号处理电路
电压放大及信号缓冲环节
