常见电子元器件电路图形符号的汇总！

2026/8/5 14:27:21
浏览次数: 2

在电子技术和电路设计中，电子元器件电路图形符号是用来表示各种电子元件的标准化图形符号。通过这些符号，工程师和技术人员可以直观、准确地表达电路的结构和功能，方便电路设计、分析、制造和维护。

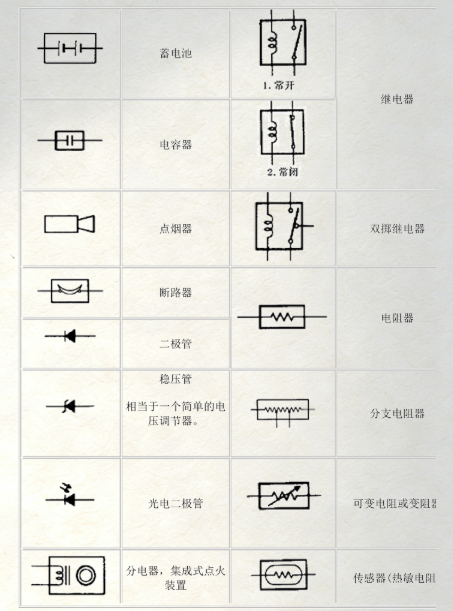

下面列举一些常见电子元器件及其对应的标准电路图符号：

常见电子元器件电路图形符号的汇总！

图形符号的重要性

标准化：使用统一的符号保证设计文档和电路图能被工程师识别和理解。

简洁明了：符号将复杂元器件简化，便于快速识别和分析电路功能。

便于设计和调试：通过符号了解器件关系，方便绘制电路图、调试与修改。
