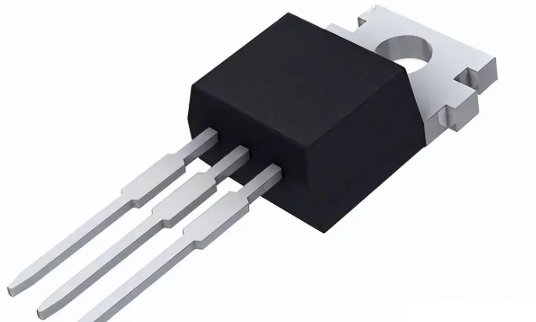

三极管的分类、工作原理、工作状态及功能应用详解

2026/8/5 15:00:02
浏览次数: 57

三极管作为电子电路中的核心元件之一,广泛应用于放大、开关、振荡等多种电子设备中。

三极管的分类、工作原理、工作状态及功能应用详解

三极管的分类

三极管按不同标准可分为多种类型,主要包括以下两种:

1. 按材料分类

硅三极管(Si)

目前应用最广泛,耐热、性能稳定,成本适中,适用于绝大多数电子设备。

锗三极管(Ge)

早期使用较多,正向压降低,工作频率较低,现多用硅三极管替代。

2. 按结构及极性分类

NPN型三极管

由两块N型半导体夹一块P型半导体组成,电子为主导载流子,性能较好,使用广泛。

PNP型三极管

由两块P型半导体夹一块N型半导体组成,空穴为主导载流子,应用场合较少。

此外,根据封装、功率大小及用途还有小信号管、功率管、高频管等分类。

三极管的工作原理

三极管结构由发射极(Emitter)、**基极(Base)和集电极(Collector)**三部分组成,其工作基于半导体的PN结原理。

基本工作机制:

三极管相当于两个PN结晶体管背靠背连接,即发射结和集电结。

通过给基极注入少量电流,控制发射极到集电极之间的较大电流,实现电流放大。

发射极注入的载流子经由基极扩散到集电极,基极的电流变化调控了集电极电流。

电子流动示意:

对于NPN管,电子从发射极流向集电极,基极电流较小,起到控制作用。

对于PNP管,载流子为空穴,方向相反。

三极管的工作状态

三极管的工作状态根据基极-发射极结和集电极-基极结的偏置情况分为三种:

1. 截止状态

发射结和集电结均未导通(反偏)

基极电流很小,集电极电流几乎为零

三极管相当于断开状态,开关功能时为“关”

2. 放大状态(活跃区)

发射结正向偏置,集电结反向偏置

集电极电流与基极电流成比例关系(即放大作用)

是模拟电路中放大器的工作状态

3. 饱和状态

发射结和集电结均正向偏置

集电极电流达到最大值,电路中电阻最小,电压降较低

用于开关电路时为“开”状态

三极管的功能应用

1. 放大器

利用三极管在放大区的电流放大特性,将微弱信号放大,如音频放大器、射频放大器。

2. 开关器件

三极管作为开关,通过控制基极电流实现电路的开、关状态,常见于数字电路、继电器驱动等。

3. 振荡器

结合电容、电感等元件,三极管能产生周期性电信号,用于无线发射、信号合成等。

4. 稳压电路

配合其他器件构成稳压电路,实现对电压的稳定输出。

5. 信号调制与解调

三极管还可用于模拟调制器,如调幅(AM)信号的生成和接收。
