压敏电阻器（简称VDR），又称为压敏陶瓷，是一种具有非线性电阻特性的半导体元件，广泛应用于电路的过压保护、浪涌抑制以及电压钳制等领域。为了确保压敏电阻器的正常工作和电路的安全稳定，那它在电路板中的连接方式是什么呢？
压敏电阻器的基本引脚配置
压敏电阻器通常具有两个引脚，与普通的电阻器相似，其功能决定了它可以直接并联接入被保护电路中，起到限制过高电压的作用。正确的连接方式保证其能迅速响应浪涌电压，保护下游电子元件。
压敏电阻器的主要连接方式
1. 并联连接
压敏电阻器最典型的连接方式是与被保护电路并联，即两端直接跨接在电源线路或信号线上。当电路电压超过压敏电阻的额定阈值时，压敏电阻阻值迅速下降，将浪涌电流分流，从而保护后续元件。
这种并联安装方式常见于交流供电线路、直流电源线、通信线路以及各种信号线接口处。
2. 串联连接（极少采用）
由于压敏电阻希望在过压时迅速“导通”以限制电压，因而串联连接极少采用。串联将增加电路电阻，不利于过压时的快速响应，因此基本不作为正常连接方式。
压敏电阻器的安装形式
1. 插件式安装方式

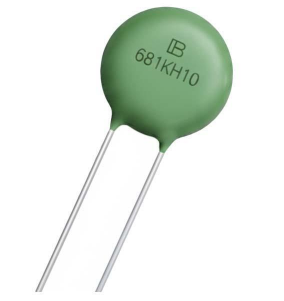

传统的压敏电阻器多采用插件引脚，直接焊接在电路板上。插件式结构方便替换和检测，有较好的机械强度，适合较大功率和高能量吸收的电路应用。
2. 表面贴装技术（SMT）
随着现代电子产品趋向高密度和微型化，压敏电阻器的表面贴装版本（SMD）日益普及。SMD型压敏电阻器采用扁平的小型封装，通过自动化设备焊接在电路板表面，节省空间，提高安装效率和可靠性。
压敏电阻器连接的注意事项
位置选择：应尽量靠近被保护的器件和电源入口，保证过压时压敏电阻能快速响应并分流浪涌电流。
焊接工艺：避免焊接时过度加热导致元件损坏，尤其是小型SMD压敏电阻。
标称电压匹配：根据电路正常工作电压选择合适的压敏电阻器标称电压，避免误动作或保护不足。
电路板布局：合理安排压敏电阻器和其他元件的位置，减少干扰和信号串扰。
总结来说，压敏电阻器作为电路的过压保护“守护者”，其连接方式直接影响保护效果和电路的稳定性。正确采用并联接入的方式，结合合理的安装和选型原则，能充分发挥压敏电阻器的保护功能，延长电子设备的使用寿命。
