ADP5056集成了三个高性能降压调节器的概述及特性、应用

2026/8/13 14:53:26
浏览次数: 10

ADP5056将三个高性能降压稳压器组合在一个43端子焊盘栅格阵列（LGA）封装中，满足苛刻的性能和电路板空间要求。该设备无需预调节器即可直接连接到高达18V的高输入电压。

所有通道都集成了高侧和低侧功率金属氧化物半导体场效应晶体管（MOSFET），以实现效率优化的解决方案。通道1和通道2提供3.5 a或7 a的可编程输出电流，或在并联操作中提供高达14 a电流的单个输出。通道3提供1.5A或3A的可编程输出电流。

ADP5056的开关频率可以编程或与外部时钟同步。ADP5056在每个通道上都包含一个启用引脚（ENx），便于上电排序或可调欠压锁定（UVLO）阈值。

ADP5056集成了启动/关闭顺序控制、强制脉宽调制/节能模式（FPWM/PSM）选择、输出放电开关和电源良好信号。

ADP5056的额定结温为-40°C至+150°C。

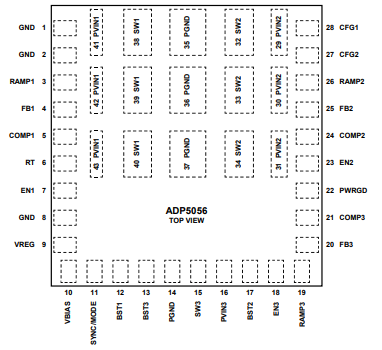

ADP5056集成了三个高性能降压调节器的概述及特性、应用

特性

宽输入电压范围：2.75V至18V

偏置输入电压范围：4.5V至18V

工作温度高达150°C

−0.62%至+0.69%的反馈电压精度（−40°C至+125°C的结温）

通道1和通道2:7A同步降压调节器（最小谷值电流限制为9.4A）

通道1和通道2：并行操作时输出14 A

通道3:3 A同步降压调节器（4.2 A最小谷值电流限制）

250 kHz至2500 kHz可调开关频率

快速负载瞬态响应的外部补偿

具有0.615V精确参考电压的精密使能引脚

可编程的加电和断电顺序

选择性FPWM/PSM模式选择

频率同步输入或输出

三个通道的电源良好标志

主动输出放电开关

UVLO、过电流保护和TSD保护

43端子，5mm×5.5mm LGA封装

应用

小型蜂窝基站

现场可编程门阵列（FPGA）和处理器应用

安全与监控

医学应用
