ADP5056 支持通道1和通道2的2相并联运行，以提供高达14 A的单路输出。ADP5056 通过 CFG1 引脚配置提供两种不同的并联运行模式：同相并联运行和交错并联运行。
同相并联运行

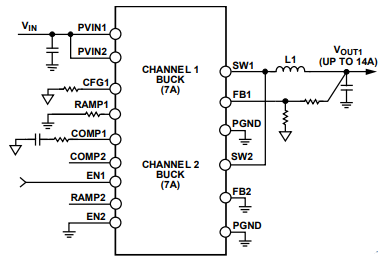

在同相并联运行中，通道1和通道2的内部MOSFET及驱动电路并联。在同相并联运行中，将通道1视为控制主通道，通道2的控制级被忽略。同相并联运行模式使用单个电感用于外部元件，节省空间。要将通道1和通道2配置为同相单路输出运行，请执行以下操作（参见图1）：
图1

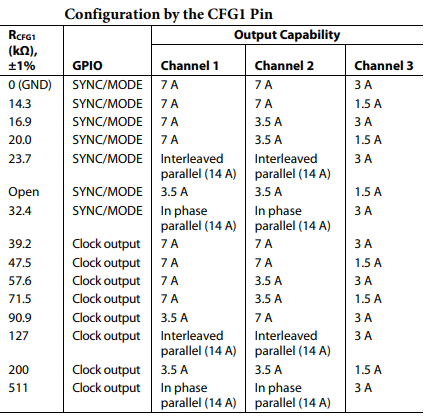

使用 CFG1 引脚选择同相并联运行，如表1所述。
表1
使用 COMP1 引脚作为补偿网络。
使用 FB1 引脚设置输出电压。
使用 EN1 引脚使能该通道。
将 FB2 引脚接地（FB2被忽略）。
将 COMP2 引脚悬空（COMP2被忽略）。
将 RAMP2 引脚悬空（RAMP2被忽略）。
将 EN2 引脚接地（EN2被忽略）。
交错并联运行
ADP5056 支持通道1和通道2的2相交错并联运行，以提供高达14 A的单路输出。在此模式下，两个通道以180°反相运行，并依靠独立的控制环路来实现两个通道之间的电流平衡。交错并联运行模式使用两个电感，具有纹波电流抵消和更高等效开关频率的优势。

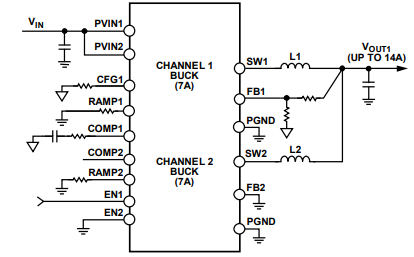

要配置两相交错并联运行，请执行以下操作（参见图2）：
图2
使用 CFG1 引脚选择交错并联运行，如表6所述。
使用 COMP1 引脚作为补偿网络。
使用相同的 RAMP1 和 RAMP2 电阻。
使用 FB1 引脚设置输出电压。
使用 EN1 引脚使能该通道。
将 FB2 引脚接地（FB2被忽略）。
将 COMP2 引脚悬空（COMP2被忽略）。
将 EN2 引脚接地（EN2被忽略）。

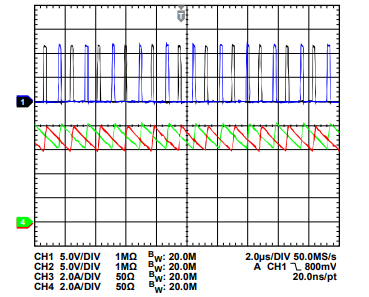

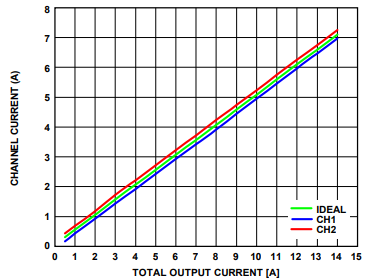

并联配置中的电流平衡通过对称印刷电路板（PCB）布局和电路设计的精心设计来实现良好平衡。图3和图4显示了并联输出配置中的典型电流平衡匹配。
图3、4
