ADXL359超低噪声、超稳定偏移MEMS加速度计的概述及操作原理

2026/8/13 15:26:24
浏览次数: 10

ADXL359是一款完整的3轴、超低噪声和超稳定偏移MEMS加速度计，其输出与模拟1.8 V电源V1P8ANA成比例。

低漂移、低噪声和低功耗的ADXL359能够在高振动环境中进行精确的倾斜测量，例如机载惯性测量单元（IMU）。高频低噪声是无线状态监测的理想选择。

操作原理

ADXL359包括三个高分辨率ADC，它们使用模拟1.8V电源作为参考，以提供对电源电压不敏感的数字输出。ADXL359可编程为±10 g、±20 g和±40 g满量程。ADXL359提供SPI和I2C通信端口。

微机械传感元件是全差分的，包括横向x轴和y轴传感器以及垂直的、摇摇晃晃的z轴传感器。x轴和y轴传感器以及z轴传感器通过单独的信号路径，最大限度地减少偏移漂移和噪声。信号路径是完全差分的。

ADXL359包括高分辨率∑-ΔADC前后的抗锯齿滤波器。提供用户可选择的输出数据速率和滤波器角。温度传感器用12位逐次逼近寄存器（SAR）ADC数字化。

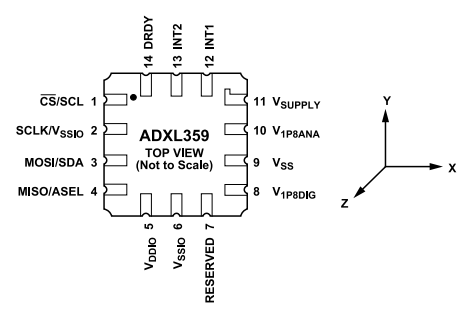

ADXL359超低噪声、超稳定偏移MEMS加速度计的概述及操作原理-电子元件采购-兆亿微波商城

特性

0 g偏移与温度（所有轴）：典型值为0.45 mg/°C

超低噪声密度（所有轴）：80μg/√Hz

低功耗，VSUPPLY（LDO启用）

测量模式下：200μA

待机模式：21μA

数字输出特性

支持数字SPI和有限的I2C接口

20位ADC

同步采样的数据插值程序

可编程高通和低通数字滤波器

集成温度传感器

电压范围选项

VSUPPLY带内部调节器：2.25 V至3.6 V

V1P8ANA、V1P8DIG，带内部LDO调节器旁路：典型值为1.8 V±10%

工作温度范围：-40°C至+125°C

14端子，4毫米×4毫米×1.04毫米，LGA封装

应用

IMU和高度和航向参考系统（AHRS）

平台稳定系统

振动传感

结构健康监测

手持装置方向定位功能

机器人学

状态监测
