TCAN6062高速控制器局域网（CAN）收发器的简述及特性

2026/8/14 15:09:35
浏览次数: 12

TCAN6062是一种高速控制器局域网（CAN）收发器，符合ISO 11898-2:2024附录a（CAN XL）规范的物理层要求。该设备支持TXD引脚上的PWM解码，使其能够在SIC模式、FAST TX模式和FAST RX模式下运行。对于SIC模式，该设备减少了显性到隐性边缘的信号振铃，并在复杂的网络拓扑中实现了更高的吞吐量。

对于FAST TX模式，设备使用H桥架构来主动驱动逻辑状态。这种驱动器架构以及以零为中心的FAST RX阈值和以50%为中心的输入逻辑缓冲器（TXD）阈值，可以在多点网络中实现高达20Mbps的高速通信。FAST RX模式使用高速比较器检测高达20Mbps的总线流量，并将其转换为接收到的逻辑数据。

TCAN6062高速控制器局域网（CAN）收发器的简述及特性

TCAN6062包括通过VIO逻辑电源端子的内部逻辑电平转换，以允许直接连接到1.8V、2.5V、3.3V或5V控制器。收发器支持低功耗待机模式，该模式允许通过符合ISO 11898-2:2024附件A定义的唤醒模式（WUP）的CAN总线进行远程唤醒。

TCAN6062高速控制器局域网（CAN）收发器的简述及特性

该设备还包括许多保护功能，包括欠压检测、热关断（TSD）、驱动器主导超时（TXD DTO）和±58V总线故障保护。

这些设备与8针CAN FD和CAN SIC收发器（如TCAN1044A（V）-Q1和/或TCAN1472（V）-M1）引脚兼容。

特性

符合ISO 11898-2:2024附件A:HS-PMA的要求，具有SIC模式和FAST模式（CAN XL）

FAST模式下支持高达20Mbps的信令速率，SIC模式下高达8Mbps

FAST TX模式和FAST RX模式允许CAN XL数据信令

通过减少复杂拓扑中的振铃效应，积极改善总线信号

具有CAN FD、CAN SIC的混合模式网络

VIO电平转换支持1.71V至5.5V

接收器共模输入电压：±12V

保护功能：

总线引脚上的IEC ESD保护

母线故障保护：±58V

VCC和VIO电源端子上的欠压保护

TXD主导超时（TXD DTO）

热停机保护（TSD）

操作模式

正常模式：SIC、FAST TX、FAST RX

支持远程唤醒请求的低功耗待机模式

断电时的被动行为

总线和逻辑端子是高阻抗的（对操作总线或应用程序没有负载）

热插拔功能：总线和RXD输出上电/断电无故障运行

定义了浮动逻辑引脚和欠压电源条件下的器件行为

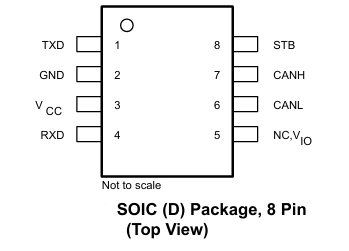

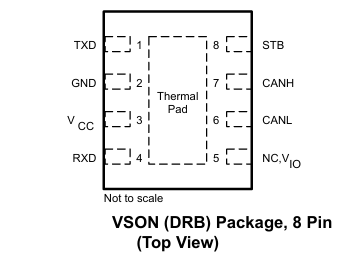

提供SOIC（8）和无引线3mm×3mm VSON（8）封装，带可湿侧翼，可提高自动光学检测（AOI）能力
