TPLD1202多功能可编程逻辑IC的特性及应用是什么？

2026/8/14 15:31:40
浏览次数: 8

TPLD1202是TI可编程逻辑器件（TPLD）系列器件的一部分，该系列器件具有多功能可编程逻辑IC，具有组合逻辑、时序逻辑和模拟块。

TPLD提供了一种完全集成的低功耗解决方案来实现常见的系统功能，如定时延迟、电压监测器、系统重置、电源序列器、I/O扩展器等。该设备具有可配置的I/O结构，可扩展混合信号环境中的兼容性，减少所需的分立元件数量。

系统设计人员可以通过临时模拟非易失性存储器或通过InterConnect Studio对一次性可编程（OTP）进行永久编程来创建电路并配置宏单元、I/O引脚和互连。

TPLD1202多功能可编程逻辑IC的特性及应用是什么？

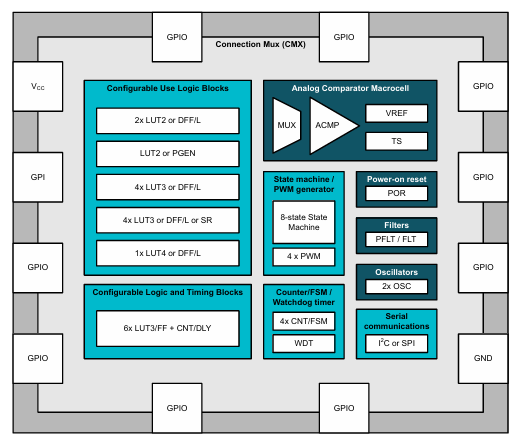

TPLD1202简化框图

TPLD1202的特性

操作特性

–扩展温度范围：-40°C至125°C

–宽电源电压范围：1.71V至5.5V

可配置宏单元

–2位、3位和4位查找表

–D型触发器和锁存器，有和没有重置/设置选项

–8位移位寄存器

–16位模式生成器

–8状态机

–计数器和延迟发生器

–PWM发生器

–看门狗定时器

–可编程限位滤波器或边缘检测器

–多通道采样模拟比较器

–电压参考和模拟温度传感器

–振荡器

灵活的数字I/O功能

–所有数字信号都可以路由到任何GPIO

–数字输入模式：带和不带施密特触发器的数字输入，低压数字输入

–数字输出模式：推挽、开漏NMOS、三态

开发工具

–TPLD1202评估模块

–TPLD程序员

–互联工作室

具备在线编程能力

TPLD1202的应用程序

工厂自动化和控制

通信设备

零售自动化和支付

测试与测量

专业音频、视频和标牌

个人电子产品
