TRF0108-SP高性能差分单端（D2S）放大器的概述及特性说明

2026/8/14 16:04:20
浏览次数: 8

TRF0108-SP是一款针对射频（RF）应用进行优化的高性能差分单端（D2S）放大器。该器件是由高性能DAC39RF10-SP或AFE7950-SP等数模转换器（DAC）驱动时需要D2S转换的应用的绝佳选择。片上匹配组件简化了印刷电路板（PCB）的实现，并在可用带宽内提供最高性能。该器件采用德州仪器先进的互补BiCMOS工艺制造，采用节省空间的WQFN-FCRLF 2mm x 2mm封装。

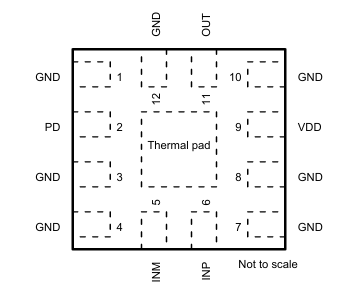

TRF0108-SP高性能差分单端（D2S）放大器的概述及特性说明

TRF0108-SP在单个5V电源上运行，消耗约170mA的有效电流。电源关闭功能也可用于节能。

TRF0108-SP射频放大器的特性

空间级QML-P

–无铅结构

–扩展温度范围：-55°C至+125°C

差分单端（D2S）射频放大器

直流附近至12GHz

增益：2GHz时为15.2dB

OP1dB:11.4dBm（2GHz），9.4dBm（6GHz）

OIP3:27dBm（2GHz），28.5dBm（6GHz）

噪声系数：10.9dB（2GHz），12.1dB（6GHz）

HD2（1GHz）：2dBm时为-57dBc

HD3（1GHz）：2dBm时为-57dBc

附加（残留）相位噪声（1GHz）：

––10kHz偏移时为154.6dBc/Hz

增益和相位不平衡：±0.6dB和±3°

差分输入匹配100Ω，单端输出匹配50Ω

断电功能

5V电源

有功电流：170mA

TRF0108-SP射频放大器的应用

直接与RF DAC接口

航空航天与国防

相控阵雷达

通信有效载荷

雷达成像有效载荷
