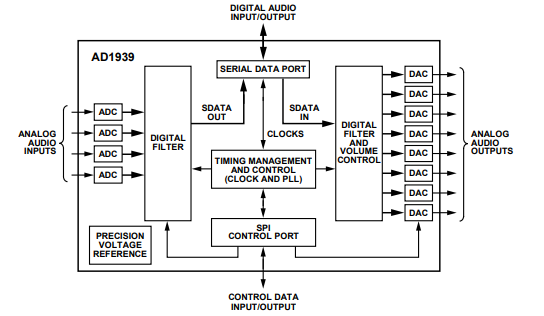

AD1939是一种高性能的单芯片编解码器,使用股份有限公司专利的多比特sigma-delta(∑-Δ)架构,提供四个带差分输入的模数转换器(ADC)和八个带差速输出的数模转换器(DAC)。包括一个SPI端口,允许微控制器调整音量和许多其他参数。AD1939由3.3V数字和模拟电源供电。AD1939采用64引脚(差分输出)LQFP封装。

AD1939专为低电磁干扰而设计。这种考虑在系统和电路设计架构中都很明显。通过使用板载PLL从LR时钟或外部晶体中导出主时钟,AD1939消除了对单独高频主时钟的需要,也可以与抑制位时钟一起使用。DAC和ADC采用ADI公司连续时间架构设计,以进一步减少EMI。通过使用3.3V电源,功耗降至最低,进一步减少了排放。
特性
PLL生成或直接主时钟
低电磁干扰设计
112 dB DAC/107 dB ADC动态范围和信噪比
−94 dB THD+N
单路3.3V电源
5V逻辑输入容差
支持24位和8kHz至192kHz采样率
差分ADC输入
差分DAC输出
具有自动放大功能的日志卷控制
SPI可控,具有灵活性
软件可控无点击静音
软件断电
右对齐、左对齐、I²S和TDM模式
主模式和从模式,最多16个通道输入/输出
64引脚LQFP封装
具备汽车应用资格
应用
汽车音响系统
家庭影院系统
机顶盒
数字音频效果处理器
