LTC4417三输入优先级PowerPath控制器的定义及特性、应用

2026/8/19 15:36:15
浏览次数: 6

LTC4417根据优先级将三个有效电源中的一个连接到公共输出。优先级由引脚分配定义，V1分配最高优先级，V3分配最低优先级。

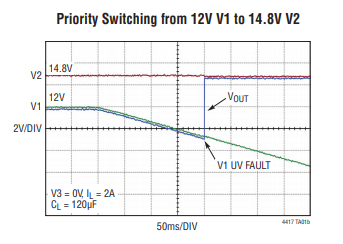

当电源的电压持续在过压（OV）和欠压（UV）窗口内至少256ms时，电源被定义为有效。如果最高优先级有效输入超出OV/UV窗口，则通道立即断开连接，下一个最高优先级有效输出连接到公共输出。两个或多个LTC4417可以级联，以提供三个以上输入之间的切换。

LTC4417采用了快速非重叠开关电路，以防止反向和交叉传导，同时最大限度地减少输出下降。栅极驱动器包括一个6V箝位电路，用于保护外部MOSFET。受控输出斜坡功能可最大限度地减少启动涌入电流。开漏VALID输出表明输入电源已在其OV/UV窗口内256ms。

特性

从三个输入中选择最高优先级的电源

阻断反向和交叉传导电流

宽工作电压范围：2.5V至36V

−42V蓄电池反向连接保护

快速切换可最大限度地减少输出电压降

低28μA工作电流

小于VOUT的电源电流消耗<1μA

1.5%输入过压/欠压保护

可调过压/欠压滞后

P沟道MOSFET栅极保护钳位

LTC4417三输入优先级PowerPath控制器的定义及特性、应用

可级联以提供额外的输入电源

24引脚窄SSOP和4mm×4mm QFN封装

应用

工业手持仪器

高可用性系统

备用电池系统

服务器和计算机外围设备
