AD9751是一款双混合端口、超高速、单通道、10位CMOS DAC。它将高质量的10位TxDAC+内核、电压基准和数字接口电路集成到一个48引脚的小型LQFP封装中。AD9751提供交流和直流性能，同时支持高达300 MSPS的更新速率。

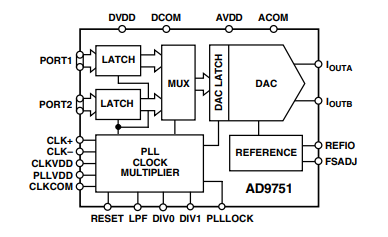

AD9751已针对高达300 MSPS的超高速应用进行了优化，在这些应用中，数据速率超过了单个数据接口端口DAC的可能速率。数字接口由两个缓冲锁存器和控制逻辑组成。这些锁存器可以通过多种方式与高速DAC进行时间复用。该PLL以两倍于外部时钟的速度驱动DAC锁存器，并能够交织来自两个输入通道的数据。由此产生的输出数据速率是两个输入通道的两倍。在PLL禁用的情况下，可以提供外部2×时钟，并在内部将其除以2。
DAC利用分段电流源架构与专有开关技术相结合，以减少毛刺能量并最大限度地提高动态精度。差分电流输出支持单端或差分应用。每个差分输出提供2mA至20mA的标称满标度电流。
AD9751采用低成本0.35μm CMOS工艺制造。它的工作电压为3.0V至3.6V，功耗为155mW。
产品亮点
AD9751是引脚兼容的高速TxDAC+系列的成员，提供10位、12位和14位分辨率。
超高速300 MSPS转换率。
双10位锁存多路输入端口。AD9751具有灵活的数字接口，允许通过单端口或双端口输入进行高速数据转换。
低功率。完整的CMOS DAC功能在3.0V至3.6V单电源的155mW下运行。DAC满标度电流可以降低以实现低功耗操作。
片上电压参考。AD9751包括1.20 V温度补偿带隙。
