AD9751是一款双通道多路复用端口、高速、单通道、10位CMOS DAC。其中集成一个高品质10位TxDAC+内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。AD9751提供出色的交流和直流性能，同时支持高达300 MSPS的更新速率。
QAM/PSK合成
正交调制（QAM或PSK）由两个基带PAM（脉冲幅度调制）数据信道组成。两个信道均由同一频率载波调制。然而，每个信道的载波彼此相移90°。这种正交性使通过AM传输的数字数据的频谱效率（给定带宽的数据）提高了一倍。接收器可以设计为选择性地选择“同相”和“正交”载波，然后重新组合数据。QAM数据的重组可以映射为表示二维星座中数字字的点，如图1所示。每个点或符号表示在一个符号周期内传输多个比特。

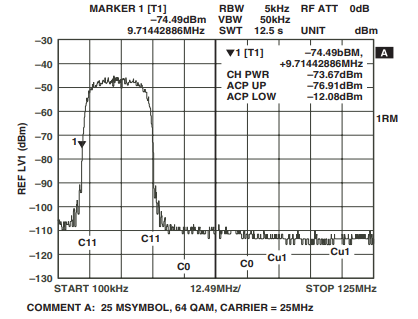

通常，I和Q数据信道在数字域中进行正交调制。AD9751的高数据速率允许合成极宽带（>10 MHz）正交载波。图2显示了一个25 M符号/S QAM信号的示例，该信号以200 MSPS的数据速率过采样8，调制到25 MHz载波上，并使用AD9751进行重建。经测量，重建信号的功率为-12.08 dBm。在第一相邻频带中，功率为-73.67 dBm，而在第二相邻频带中功率为-76.91 dBm。
图1
宽带信号合成的品质因数是发射频带中的信号功率与相邻信道中的功率之比。在图3中，AD9751输出端的相邻信道功率比（ACPR）测量为62 dB。
图2

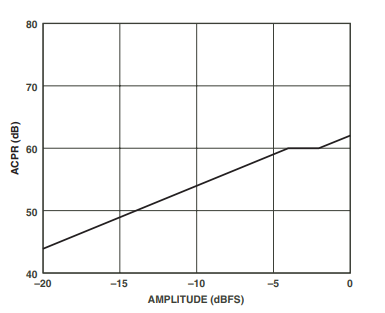

进行此类测量的限制通常不是DAC，而是使用计算机工具创建数字数据记录时固有的噪声。为了找出这在多大程度上限制了感知的DAC性能，可以降低信号幅度，如图3所示。随着信号幅度的减小，DAC产生的噪声将保持恒定。当信号幅度降低到噪声基底低于频谱分析仪的水平时，ACPR将以与信号电平降低相同的速率下降。在图2测量的条件下，该点在图29中出现在-4 dBFS处。这表明数据记录实际上使测量的ACPR降低了4 dB。
图3
然后，诸如Analog Devices AD8343之类的单通道有源混频器可用于跳到发射频率。
