ADCLK854是一款1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器,针对低抖动和低功耗操作进行了优化。可能的配置范围从12个LVDS到24个CMOS输出,包括LVDS和CMOS输出的组合。三条控制线用于确定固定输出块(三排四个)是LVDS还是CMOS输出。
ADCLK854提供两个可选输入和睡眠模式功能。IN_SEL引脚状态决定了哪个输入被扇出到所有输出。SLEEP引脚启用睡眠模式以关闭设备。
输入端接受各种类型的单端和差分逻辑电平,包括LVPECL、LVDS、HSTL、CML和CMOS。表8提供了每种连接类型的接口选项。

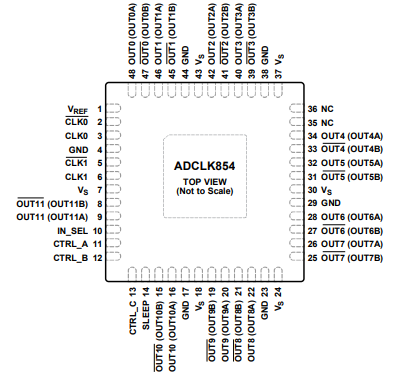

该器件采用48针LFCSP封装。它规定在-40°C至+85°C的标准工业温度范围内运行。

特性
2个可选差分输入
可选择的LVDS/CMOS输出
最多12个LVDS(1.2 GHz)或24个CMOS(250 MHz)输出
每个信道<12 mW(100 MHz操作)
54 fs rms综合抖动(12 kHz至20 MHz)
100 fs rms附加宽带抖动
2.0 ns传播延迟(LVDS)
135 ps输出上升/下降(LVDS)
70ps输出到输出偏斜(LVDS)
睡眠模式
引脚可编程控制
1.8V电源
应用
低抖动时钟分布
时钟和数据信号恢复
电平转换
无线通信
有线通讯
医学和工业成像
ATE和高性能仪器
