ADA4665-2是一款轨到轨输入/输出、双通道放大器，针对较低功耗预算设计进行了优化。25°C时，每个放大器的最大电源电流低至400μA；在扩展工业温度范围内，每个放大器的最大电源电流为600μA， 因此该器件非常适合低功耗应用。
应用一：铁路到铁路的输入操作
ADA4665-2是一款单位增益稳定的CMOS运算放大器，具有轨到轨输入/输出摆动能力，可优化性能。轨到轨输入功能对于保持宽的动态输入电压范围和最大限度地提高两个电源轨的信号摆动至关重要。例如，轨到轨输入功能在输入电压必须覆盖两个电源轨的缓冲应用中非常有用。

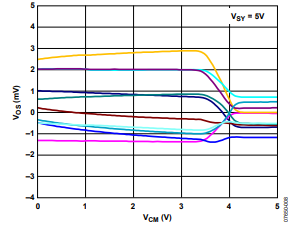

输入级有两个输入差分对，nMOS和pMOS。当输入共模电压处于输入电压范围的低端时，pMOS输入差分对处于活动状态并放大输入信号。随着输入共模电压的缓慢增加，pMOS差分对逐渐关闭，而nMOS输入差分对打开。这种转变是使用双差分对拓扑的所有轨到轨输入放大器所固有的。对于ADA4665-2，这种转变发生在距离正轨约1 V处，由于差分对的不同偏移电压，导致偏移电压发生变化（见图1和图2）。、
图1、2
应用二：电流分流传感器
许多应用需要感测正极或负极轨道附近的信号。电流分流传感器就是这样一种应用，主要用于反馈控制系统。它们还用于各种其他应用，包括电力计量、电池燃料计量和电动助力转向中的反馈控制。在这些应用中，最好使用电阻非常低的分流器来最小化串联电压降。这不仅最大限度地减少了浪费的电力，而且允许在节省电力的同时测量高电流。ADA4665-2为实现电流分流传感器提供了一种低成本的解决方案。
图3、4

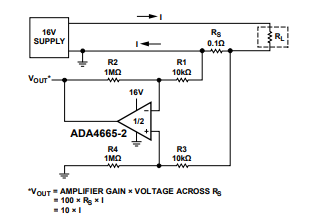

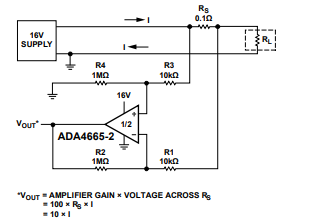

图3显示了低侧电流传感电路，图4显示了使用ADA4665-2的高侧电流传感线路。使用0.1Ω的典型分流电阻器。在这些电路中，差分放大器将分流电阻器两端的电压降放大100倍。对于真正的差分放大，电阻比的匹配非常重要，其中R1/R2=R3/R4。ADA4665-2的轨对轨功能使运算放大器的输出几乎达到16V（运算放大器的电源）。这允许电流分流传感器感测高达约1.6A的电流。
