AD7191低噪声、完整的模拟前端的简述及特性分析

2026/8/20 15:24:06
浏览次数: 5

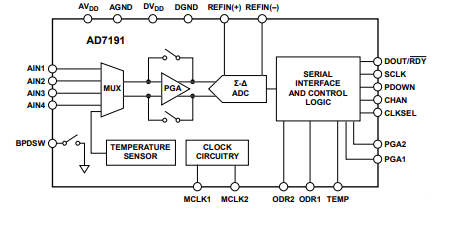

AD7191是一款低噪声、完整的模拟前端，适用于高精度测量应用。它包含一个低噪声、24位∑-ΔADC。片上低噪声增益级意味着小幅度的信号可以直接连接到ADC。它包含两个差分模拟输入。该部件还包括可用于温度补偿的温度传感器。

为了便于使用，AD7191的所有功能都由专用引脚控制。片上PGA的增益为1、8、64或128，支持±5 V、±625 mV、±78 mV或±39 mV的满标度差分输入。输出数据速率可编程为10 Hz、50 Hz、60 Hz或120 Hz。当输出数据速率设置为10Hz或50Hz时，可以同时实现50Hz和60Hz的抑制；当输出数据速率设置为60Hz时，仅获得60Hz的抑制。AD7191可以使用内部时钟操作，也可以使用外部时钟。

该部件在3 V至5.25 V的电源下工作。它消耗4.35 mA的电流。它采用24导联TSSOP封装。

AD7191低噪声、完整的模拟前端的简述及特性分析

特性

引脚可编程输出速率

输出数据速率：10 Hz、50 Hz、60 Hz、120 Hz

引脚可编程PGA

增益：1、8、64、128

引脚可编程断电和复位

RMS噪声：10 Hz时为15 nV（增益=128）

高达21.5个无噪声位（增益=1）

内部或外部时钟

桥式断电开关

偏移漂移：5 nV/°C

增益漂移：1ppm/°C

随时间变化的指定漂移

同时抑制50 Hz/60 Hz

内部温度传感器

电源：3 V至5.25 V

电流：4.35mA

温度范围：-40°C至+105°C
