LTC1877电流模式架构的高效单片同步降压稳压器简述分析

2026/8/20 15:42:20
浏览次数: 4

LTC1877是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。运行期间的电源电流仅为10μA，停机时降至<1μA。2.65V至10V的输入电压范围使LTC1877非常适合单锂离子电池和双锂离子电池供电的应用。100%占空比提供低压差操作，延长便携式系统的电池寿命。

LTC1877电流模式架构的高效单片同步降压稳压器简述分析

开关频率内部设置为550kHz，允许使用小型表面贴装电感器和电容器。对于对噪声敏感的应用，LTC1877可以从400kHz到700kHz进行外部同步。同步期间或SYNC/Mode引脚拉低时，突发模式操作被禁止，防止低频纹波干扰音频电路。

内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.8V反馈参考电压很容易支持低输出电压。LTC1877采用节省空间的8引脚MSOP封装。

特性

高效：高达95%

极低静态电流：运行时仅10μA

VIN=5V时的600mA输出电流

2.65V至10V输入电压范围

550kHz恒定频率操作

无需肖特基二极管

低压差操作：100%占空比

可从400kHz同步到700kHz

可选突发模式®操作或脉冲跳过模式

0.8V参考允许低输出电压

关机模式消耗<1μA的电源电流

±2%输出电压精度

电流模式控制实现出色的线路和负载瞬态响应

过电流和过热保护

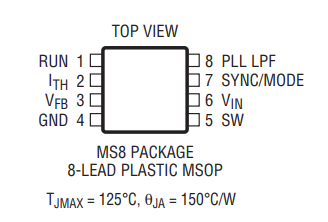

提供8导联MSOP封装

应用

行动电话

无线调制解调器

个人信息设备

便携式仪器

分布式电力系统

电池供电设备
