ADF4356集成VCO的6.8 GHz宽带合成器简述分析

2026/8/20 15:44:25
浏览次数: 4

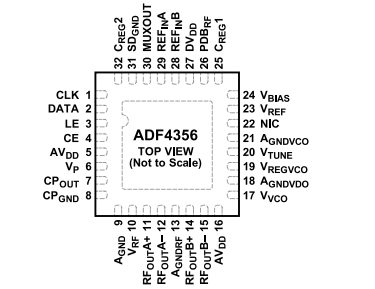

当与外部环路滤波器和外部参考频率一起使用时，ADF4356允许实现分数N或整数N锁相环（PLL）频率合成器。另一个频率输出处的一系列分频器允许从53.125 MHz到6800 MHz的操作。

ADF4356具有集成VCO，其基本输出频率范围为3400 MHz至6800 MHz。此外，VCO频率被连接以除以1、2、4、8、16、32或64个电路，这些电路允许用户产生低至53.125 MHz的RF输出频率。对于需要隔离的应用，RF输出级可以静音。静音功能可通过引脚和软件控制。

ADF4356集成VCO的6.8 GHz宽带合成器简述分析

所有片上寄存器的控制都是通过一个简单的3线接口实现的。ADF4356使用3.15 V至3.45 V的模拟和数字电源，4.75 V至5.25 V的电荷泵和VCO电源。ADF4356还包含硬件和软件断电模式。

特性

射频输出频率范围：53.125 MHz至6800 MHz

整数信道：~227 dBc/Hz

分数信道：~225 dBc/Hz

集成RMS抖动（1 kHz至20 MHz）：6 GHz输出为97 fs

分数N合成器和整数N合成器

引脚与ADF4355兼容

高分辨率，52位模数

相位频率检测器（PFD）工作至125 MHz

参考输入频率操作至600 MHz

在-40°C至+85°C的温度范围内保持频率锁定

低相位噪声压控振荡器（VCO）

可编程除以1、2、4、8、16、32或64输出

模拟和数字电源：3.3V

电荷泵和VCO电源：典型值为5.0 V

逻辑兼容性：1.8V

可编程输出功率电平

射频输出静音功能

ADIsimPLL设计工具支持

应用

无线基础设施（LTE、W-CDMA、TD-SCDMA、WIMAX、GSM、PCS、DCS）

点对点/点对多点微波链路

卫星/VSAT

测试设备/仪器

时钟产生
