ADAU7118 八通道 PDM 至 I2S/TDM 转换器的简述及特性分析

2026/8/24 14:48:18
浏览次数: 5

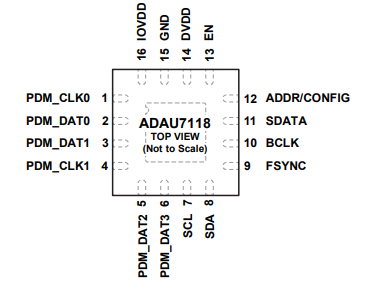

ADAU7118将四个立体声脉冲密度调制（PDM）比特流转换为一个脉冲编码调制（PCM）输出流。PDM数据的来源可以是八个麦克风或其他PDM来源。PCM音频数据以IC间串行（I²S）或时域复用（TDM）格式在串行音频接口端口上输出。

ADAU7118 八通道 PDM 至 I2S/TDM 转换器的简述及特性分析

ADAU7118在商业温度范围（-40°C至+85°C）内指定。ADAU7118采用16引脚、3毫米×3毫米、0.40毫米间距的引线框架芯片级封装（LFCSP）。

特性

来自数字麦克风的8个PDM音频输入通道

PDM到PCM音频数据的16×、32×或64×抽取比

24位分辨率，支持高声压级（SPL）麦克风

126 dB A加权信噪比

4 kHz至192 kHz输出采样率

64×、128×、192×、256×、384×或512×输出采样率的位时钟速率

双输出PDM时钟

PDM时钟自动生成

BCLK移除时自动断电

可选的I²C控制或硬件模式操作

在48 kHz频率采样率和1.8 V电源下，8个通道的1.2 mA DVDD工作电流

从属I²S或TDM输出接口

最多支持TDM-16

可配置的TDM时隙路由和大小

输入/输出电源电压从1.70 V到3.63 V

DVDD电源电压从1.10V到1.98V

<5μA典型DVDD关闭电流

16导联，3毫米×3毫米，0.50毫米间距LFCSP

上电复位

应用

麦克风阵列

移动计算

便携式电子产品

消费电子产品

专业电子
在线留言询价
推荐阅读
  • LT3509双电流模式降压开关稳压器的概述及特性分析
    点击次数: 3
    2026-08-24
    LT3509是一款双电流模式降压开关稳压器，每个内部电源开关都能提供700mA的输出电流。该调节器为恶劣环境中的多轨系统提供了一种紧凑而坚固的解决方案。它集成了多种保护功能，包括过压锁定和逐周期电流限制。热关机提供了额外的保护。环路补偿组件和升压二极管集成在芯片上。开关频率由单个外部电阻器设置。外部同步也是可能的。高的最大开关频率允许使用小电感器和陶瓷电容器来实现低纹波。AM频段以上的恒定频率操作避免了对无线电接收的干扰，使LT3509非常适合汽车应用。每个调节器都有一个独立的停机和软启动控制引脚。当两个转换器都断电时，公共电路进入低电流关闭状态。特性两个带内部电源开关的700mA开关稳压器3.6V至36V宽工作范围过电压锁定通过60V电源瞬态保护电路短路鲁棒性低压差电压：最大占空比95%可调300kHz至2.2MHz开关频率，可在全范围内同步使用小型电感器和陶瓷电容器集成升压二极管内部补偿热增强14引线（4mm×3mm）DFN和16引线MSOP封装应用汽车电子工业控制壁式变压器调节网络设备CPU、DSP或FPGA电源
  • LTC4412低损耗 PowerPath 控制器的操作原理分析
    点击次数: 4
    2026-08-24
    LTC4412 控制一个外部 P 沟道 MOSFET，以造就一种用于电源切换或负载均分的近理想型二极管功能。这实现了多个电源的高效 “合路” 操作，旨在延长电池的使用寿命和减少自发热。操作原理分析当一个或两个电源接通，且CTL控制引脚低于0.35V（VIL）的输入低电压时，操作开始。如果只有主电源存在，电源选择器将从VIN引脚为LTC4412供电。放大器A1将向模拟控制器块输送与VIN和SENSE引脚中的电压差成比例的电流。当SENSE上的电压低于VIN-20mV（VFR）时，模拟控制器将指示线性栅极驱动器和电压钳块降低栅极引脚电压并打开外部P沟道MOSFET。当栅极电压达到地电位或栅极钳位电压时，50μA（IG（SINK））的动态下拉电流停止。栅极箝位电压比VIN或VSENSE中的较高值低7V（VG（ON））。当感测电压升至VIN-20mV时，LTC4412将调节栅极电压，以保持VIN和VSENSE之间的20mV差，这也是MOSFET的VDS。系统现在处于正向调节模式，负载将由主电源供电。随着负载电流的变化，GATE电压将受到控制，以保持20mV的差异。如果负载电流超过P沟道MOSFET以20mV VDS输送电流的能力，则GATE电压将箝位，MOSFET将表现为固定电阻器，正向电压将略有增加。当MOSFET在STAT引脚上时，存在开路。当施加辅助电源时，SENSE引脚将通过外部二极管被拉到高于VIN引脚的位置。电源选择器将从SENSE引脚为LTC4412供电。当SENSE电压超过VIN-20mV时，模拟控制器将指示线性栅极驱动器和电压钳块向上拉栅极电压，以关闭P沟道MOSFET。当SENSE上的电压高于VIN+20mV（VRTO）时，模拟控制器将指示线性栅极驱动器和电压钳块快速将栅极引脚电压拉到SENSE引脚电压。如果外部P沟道MOSFET尚未完全关断，此操作将快速完成关...
  • AD9744数模转换器DAC的模拟输出操作原理分析
    点击次数: 4
    2026-08-24
    AD9744数模转换器的每个DAC中的互补电流输出IOUTA和IOUTB可以配置为单端或差分操作。IOUTA和IOUTB可以通过负载电阻器RLOAD转换为互补的单端电压输出VOUTA和VOUTB，如DAC传递函数部分通过方程5至方程8所述。存在于VOUTA和VOUTB之间的差分电压VDIFF也可以通过变压器或差分放大器配置转换为单端电压。AD9744的交流性能最佳，使用差动变压器耦合输出进行指定，其中IOUTA和IOUTB的电压摆动限制在±0.5 V。当AD9744配置为差分操作时，其失真和噪声性能可以得到增强。通过变压器或差分放大器的共模抑制，可以显著减少IOUTA和IOUTB的共模误差源。这些共模误差源包括偶数阶失真产物和噪声。随着重建波形的频率内容增加和/或其幅度减小，失真性能的增强变得更加显著。这是由于各种动态共模失真机制、数字馈通和噪声的一阶抵消。通过变压器执行差分到单端转换还提供了向负载提供两倍重建信号功率的能力（假设没有源端接）。由于IOUTA和IOUTB的输出电流是互补的，因此当进行差分处理时，它们会相加。正确选择的变压器将使AD9744能够为不同的负载提供所需的功率和电压水平。IOUTA和IOUTB的输出阻抗由与电流源相关的PMOS开关的等效并联组合决定，通常为100kΩ，并联5pF。由于PMOS器件的性质，它也略微取决于输出电压（即VOUTA和VOUTB）。因此，通过I-V运算放大器配置将IOUTA和/或IOUTB保持在虚拟接地，将获得最佳的直流线性。请注意，AD9744的INL/DNL规格是在IOUTA通过运算放大器保持在虚拟接地的情况下测量的。IOUTA和IOUTB也有负电压和正电压合规范围，必须遵守这些范围才能实现最佳性能。-1 V的负输出合规范围由CMOS工艺的击穿极限设定。超出此最大限制的操作可能会导致输出级故障，并影响AD9744的...
  • ADAU7118音频转换器芯片的串行音频输出接口原理分析
    点击次数: 4
    2026-08-24
    ADAU7118音频转换器支持I²S和TDM串行输出格式。最多可使用16个TDM时隙。支持16位、24位和32位的TDM时隙宽度。任何内部通道都可以通过SPT_Cx_slot位路由到任何输出插槽。默认情况下，每个通道都路由到其相同的编号插槽。例如，通道1进入插槽1，通道6进入插槽6。每个通道都可以通过其各自的SPT_Cx_DRV位设置为在插槽期间驱动或不驱动（三态高阻抗模式）。I²S模式或TDM模式的选择是通过SPT_CTRL1寄存器中的SPT_SAI_mode位（位0）进行的。SDATA引脚处于三态高阻抗模式，默认情况下数据驱动串行数据时除外。可以将两个或多个信道设置到同一TDM时隙。在这种情况下，最低的通道号获胜，并将其数据驱动到插槽中。其他通道的数据从不出现在任何地方。没有对寄存器设置进行交叉检查来防止用户这样做，但设备没有损坏，只是输出中缺少数据。SPT_CTRL1寄存器SPT_SAI_MODE位（位0）设置串行端口音频接口模式。这两种模式是立体声和TDM。这两种模式之间的主要区别在于预期的帧同步时钟的格式和时钟有效沿的极性。SPT_SAI_MODE位设置为0，SPT_LRCLK_POL位（位1，寄存器SPT_CTRL2）设置为0时，串行端口处于立体声模式，时钟极性设置为正常。在这种模式下，预计只会发送两个通道的数据。帧从帧同步的下降沿开始，预期的占空比为50%高和50%低。当时钟为低时，信道0发送其数据，一旦帧同步变高，信道0的数据就停止，信道1开始发送。使用帧同步时钟的两个边缘。如果占空比不是50/50，则结果数据中可能存在错误。在这种I²S操作模式下，ADAU7118不期望每个通道都有32位时钟转换。支持所有位时钟与帧同步比。SPT_SAI_MODE位设置为1，SPT_LRCLK_POL位设置为0，串行端口处于TDM模式，时钟极性...
  • ADAU7118音频转换器芯片的时钟操作原理分析
    点击次数: 4
    2026-08-24
    ADAU7118通电并完成加电初始化后，设备已准备好接受I²S时钟。此时，设备需要16个完整的帧同步周期才能完全初始化并开始发送PDM时钟。如果在正常操作期间，位时钟或帧同步被移除，ADAU7118 PDM_CLK输出会立即停止，ADAU711 8会自动进入低功耗状态。当时钟恢复时，ADAU7118重新锁定到位时钟和帧同步信号，并相应地调整PDM_CLK输出。PDM时钟输出恢复前的时间长度为4帧±1帧，以锁定输入信号。如果时钟信号的格式发生变化，ADAU7118会在帧结束时检测到这种变化，并停止PDM时钟输出。然后，设备重新配置并恢复发送PDM时钟，无需用户干预。同样，PDM时钟输出恢复之前的时间长度通常需要4帧±1帧才能锁定到输入信号。ADAU7118要求BCLK速率至少为帧同步（FSYNC）采样率的64倍。还支持128×、192×、256×、384×和512×FSYNC速率的BCLK速率。ADAU7118自动检测BCLK和FSYNC之间的比率，并默认以64倍FSYNC速率生成PDM时钟输出。如果在寄存器0x05 DEC_RATIO_CLK_MAP中选择了较低的抽取比，则PDM输出时钟速率与DEC_RATIO位设置相对应。最小采样率为4kHz，最大采样率为192kHz。PDM时钟范围为256 kHz至6.144 MHz。在内部，所有处理都是以PDM_CLK速率完成的。两个PDM时钟输出PDM_LK0和PDM_LK1是同一时钟的单独缓冲输出。然而，输入的PDM数据是使用实际时钟引脚处存在的信号计时的，而不是使用输出到引脚的内部时钟计时的。这样做的原因是允许时钟上升时间以与PDM数据信号类似的方式被外部电容减慢。建议将输入的PDM数据与实际连接到PDM麦克风的时钟输出相关联。DEC_RATIO_C...
