LT3509双电流模式降压开关稳压器的概述及特性分析

2026/8/24 15:31:52
浏览次数: 3

LT3509是一款双电流模式降压开关稳压器，每个内部电源开关都能提供700mA的输出电流。该调节器为恶劣环境中的多轨系统提供了一种紧凑而坚固的解决方案。

它集成了多种保护功能，包括过压锁定和逐周期电流限制。热关机提供了额外的保护。环路补偿组件和升压二极管集成在芯片上。开关频率由单个外部电阻器设置。外部同步也是可能的。高的最大开关频率允许使用小电感器和陶瓷电容器来实现低纹波。AM频段以上的恒定频率操作避免了对无线电接收的干扰，使LT3509非常适合汽车应用。每个调节器都有一个独立的停机和软启动控制引脚。当两个转换器都断电时，公共电路进入低电流关闭状态。

LT3509双电流模式降压开关稳压器的概述及特性分析

LT3509双电流模式降压开关稳压器的概述及特性分析

特性

两个带内部电源开关的700mA开关稳压器

3.6V至36V宽工作范围

过电压锁定通过60V电源瞬态保护电路

短路鲁棒性

低压差电压：最大占空比95%

可调300kHz至2.2MHz开关频率，可在全范围内同步

使用小型电感器和陶瓷电容器

集成升压二极管

内部补偿

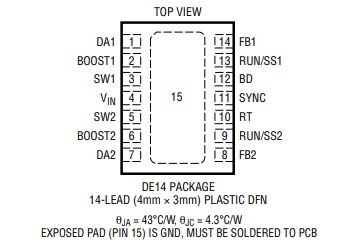

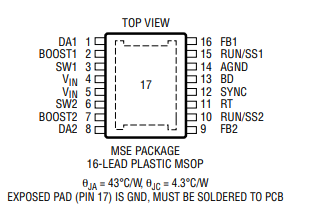

热增强14引线（4mm×3mm）DFN和16引线MSOP封装

应用

汽车电子

工业控制

壁式变压器调节

网络设备

CPU、DSP或FPGA电源
