1206贴片电阻能过多大电流?

2026/8/25 14:38:32
浏览次数: 3

在电子制造行业,1206贴片电阻因其标准的封装尺寸和良好的性能,被广泛应用于各种电路中。那么,你知道1206贴片电阻能过多大电流吗?

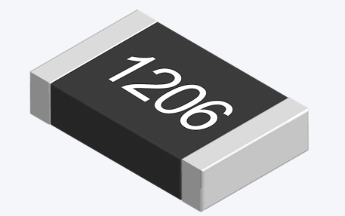

1206贴片电阻能过多大电流?

1206贴片电阻的基本规格

“1206”指的是贴片电阻的尺寸规格,单位为英寸,代表封装尺寸约为3.2mm × 1.6mm。该尺寸的电阻通常具有较好的功率承载能力,常见的额定功率为0.25瓦(1/4瓦),也有部分厂家提供0.5瓦的版本,但0.25瓦最为普遍。

1206贴片电阻的额定功率和电流极限

电阻允许通过的最大电流大小,主要由其额定功率和阻值决定,通过公式计算可得:

1206贴片电阻承受的最大电流范围大致在几十毫安到数百毫安之间,具体受阻值大小限制。

影响1206贴片电阻电流承载能力的因素

阻值大小: 阻值越小,承受的最大电流越大,因为功率和电阻成反比。

环境散热条件: 贴片电阻的功率额定值是在良好散热条件下设定的,散热不良时电阻温度升高,实际承载电流须降低以防过热。

电阻材料和制造工艺: 不同制造厂家和材料工艺会影响电阻的耐热和耐电流能力。

脉冲电流和瞬态电流能力: 对于非连续电流(脉冲电流),电阻承受的峰值电流可以高于稳态电流,但需注意脉冲宽度和周期。

实际应用中的注意事项

设计裕量: 通常建议选用电阻额定功率的70%以下运行,保证散热安全和器件寿命。

环境温度: 高温环境下,电阻的功率承载能力会降低,需要相应调整电流设计。

检测和替换: 如发现贴片电阻异常发热或烧毁,应检查电流是否超过其设计承载范围,及时调整或更换。

总结来说,1206贴片电阻的最大通过电流主要取决于其额定功率和电阻阻值。标准的0.25W 1206电阻,通常允许电流范围从几十毫安到几百毫安不等。在实际设计中,合理计算和考虑环境散热是确保电阻安全工作的关键。
