MAX77789独立的3.15A充电器IC的简述及应用程序

2026/8/26 15:41:52
浏览次数: 5

MAX77789是一款独立的3.15A充电器，具有集成USB Type-C®检测和反向升压功能。IC的输入电压为4.6V至13.4V，最大输入电流限制为3A。IC还实现了自适应输入电流限制（AICL）功能，通过减少输入电流来调节输入电压，以防止弱适配器的电压崩溃或折叠。

IC上的USB Type-C配置通道（CC）检测引脚默认在DRP（双角色端口）中运行，能够自动检测USB Type-C电源和接收设备。为了支持各种传统USB以及专有适配器，该设备还使用D+和D-引脚集成了BC1.2检测。一旦插入USB插头，IC就会自动运行CC引脚和BC1.2检测，而无需任何软件控制。

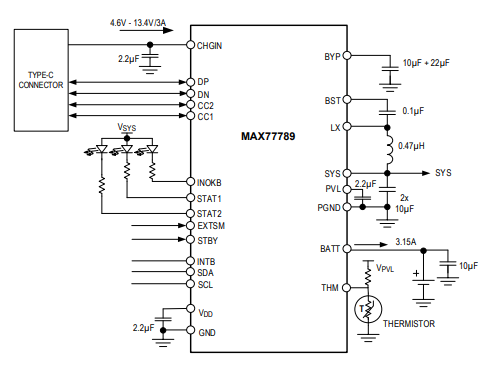

MAX77789独立的3.15A充电器IC的简述及应用程序

该IC提供高达5.1V、1.5A的反向升压能力，可以通过系统MCU设置的自动方式或寄存器启用。STAT1引脚指示充电状态，而INOKB引脚指示有效输入电压。EXTSM引脚可用于退出船舶模式和强制系统重置（POR），STAT2引脚通过寄存器位选择指示故障检测和充电器检测完成。

IC配备了Smart Power Selector™和电池真断开FET，用于控制电池的充电和放电，或在发生故障时隔离电池。该IC支持锂离子和磷酸铁锂电池，其端接电压从3.6V到4.55V不等。该IC采用2.85mm x 2.85mm、0.4mm间距、6 x 6晶圆级封装（WLP），适用于低成本PCB组装。

应用程序

移动销售点（mPOS）终端

便携式医疗设备

无线耳机

GPS追踪器

可穿戴设备充电座

充电宝

移动路由器
