LTC3803-5恒定频率电流模式控制器的主控制回路分析

2026/8/27 15:12:16
浏览次数: 6

LTC3803-5是一款恒定频率电流模式控制器,适用于ThinSOT微型封装中的反馈式、SEPIC和DC/DC升压转换器应用。LTC3803-5的设计使其引脚都不需要与它所属的电源电路的输入或输出电压接触,从而可以转换远远超过LTC3803-5's绝对最大额定值的电压。

LTC3803-5恒定频率电流模式控制器的主控制回路分析

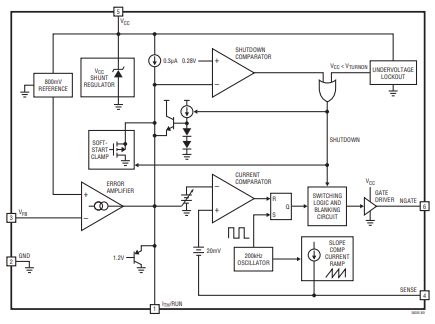

主控制回路分析:

外部电阻分压器向VFB引脚提供输出电压的一小部分。分压器的设计必须使输出达到所需电压时,VFB引脚电压等于内部参考的800mV。如果负载电流增加,输出电压将略微降低,导致VFB引脚电压降至800mV以下。

误差放大器通过向ITH/RUN引脚馈送电流来响应。如果负载电流减小,VFB电压将上升到800mV以上,误差放大器将吸收ITH/RUN引脚的电流。

ITH/RUN引脚处的电压命令由振荡器、电流比较器和RS锁存器形成的脉宽调制器。

具体来说,ITH/RUN引脚上的电压设置了电流比较器的跳闸阈值。电流比较器监测与外部MOSFET的源极端子串联的电流感测电阻器两端的电压。当内部自由运行的200kHz振荡器设置RS锁存器时,LTC3803-5打开外部功率MOSFET。当电流比较器重置锁存器或达到80%占空比时(以先发生者为准),它会关闭MOSFET。通过这种方式,通过反激变压器初级和次级的峰值电流水平由ITH/RUN电压控制。

由于当输出电压低于标称值时,误差放大器会增加ITH/RUN电压,而当输出电压超过标称值时则会降低ITH/RUN电压,因此电压调节回路是闭合的。例如,每当负载电流增加时,输出电压将略微降低,并且感测到这一点,误差放大器通过向ITH/RUN引脚提供电流来提高ITH/RUN电压,提高电流比较器阈值,从而增加通过变压器初级和次级的峰值电流。这为负载提供了更多的电流,使输出电压回升。

ITH/RUN引脚用作控制回路的补偿点。

通常,外部串联RC网络从ITH/RUN连接到地,并被选择用于对负载和线路瞬态的最佳响应。该RC网络的阻抗将误差放大器的输出电流转换为ITH/RUN电压,该电压设置了电流比较器阈值,并对电压调节回路的动态产生了相当大的影响。
