HMC986A单刀双掷(SPDT)开关的定义及特性说明

2026/8/27 15:18:42
浏览次数: 7

HMC986A是一款反射式、单刀双掷(SPDT)开关，采用砷化镓(GaAs)工艺制造。该开关在0.1 GHz至50 GHz宽带频率范围内通常提供2.3 dB的低插入损耗和30 dB的高隔离度。

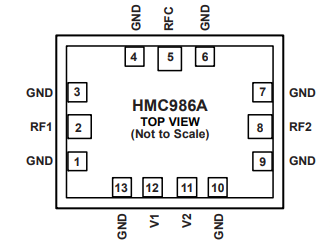

HMC986A单刀双掷(SPDT)开关的定义及特性说明

该开关在−5 V至−3 V范围内采用两个负逻辑控制电压工作。这些电气性能数据均通过HMC986A的RFx焊盘获取，这些焊盘通过最小长度为3.0 mil × 0.5 mil的焊线和50 Ω传输线路连接。

具备的特性

宽带频率范围：0.1 GHz至50 GHz

反光50Ω设计

低插入损耗：50 GHz时为2.3 dB

高隔离度：50 GHz时为30 dB

高输入线性度

1 dB功率压缩（P1dB）：典型值为28 dBm

三阶截距（IP3）：典型值为40 dBm

高功率处理

通过路径为27 dBm

13垫，0.98毫米×0.75毫米×0.1毫米，芯片

应用

测试仪器

微波无线电和甚小口径终端

军用无线电、雷达和电子对抗措施（ECM）

宽带电信系统
