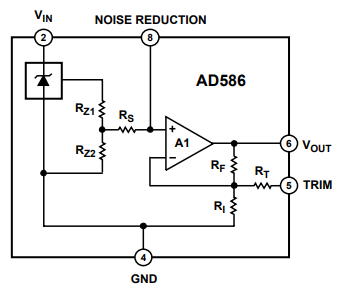

AD586由一个专有的埋入式齐纳二极管参考、一个缓冲输出的放大器和几个高稳定性薄膜电阻器组成，如下图的框图所示。这种设计产生了初始偏移为2.0 mV或更小的高精度单片5 V输出基准。温度补偿电路为设备提供低于2ppm/°C的温度系数。
通过在齐纳输出端和放大器的非反相输入端之间使用偏置补偿电阻器，可以在降噪引脚（引脚8）处添加电容器，以形成低通滤波器，并减少齐纳对电路的噪声贡献。
产品亮点
在不使用外部组件的情况下，对初始精度和温度系数进行激光微调可以产生非常低的温度误差。AD586M在0°C和70°C之间与5.000 V的最大偏差为±2.45 mV，AD586T保证在-55°C和+125°C之间的最大总误差为±7.5 mV。
对于需要更高精度的应用，提供了可选的精细微调连接。
任何使用行业标准引脚参考的系统都可以通过AD586立即升级。
AD586的输出噪声非常低，通常为4μV p-p。提供了一个降噪引脚，用于使用外部电容器进行额外的噪声滤波。
