LTM8031降压转换器的定义及特性、应用分析

2026/8/31 14:53:29
浏览次数: 5

LTM8031是一款电磁兼容（EMC）36V、1A DC/DCμModule®降压转换器，旨在满足EN55022的辐射发射要求。通过添加标准过滤器组件可以满足传导发射要求。封装中包括开关控制器、电源开关、电感器、滤波器和所有支持组件。LTM8031的输入电压范围为3.6V至36V，支持0.8V至10V的输出电压范围和200kHz至2.4MHz的开关频率范围，每个范围由一个电阻器设置。完成设计只需要大容量输入和输出滤波电容器。低剖面封装（2.82mm）可利用PC板底部未使用的空间进行高密度负载点调节。

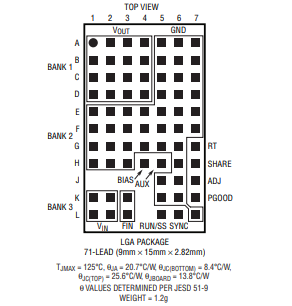

LTM8031采用热增强、紧凑（9mm×15mm）和低轮廓（2.82mm）的包覆成型焊盘栅格阵列（LGA）封装，适用于标准表面贴装设备的自动化组装。LTM8031符合RoHS标准。

LTM8031降压转换器的定义及特性、应用分析

特性

完整的降压开关模式电源

宽输入电压范围：3.6V至36V

1A输出电流

0.8V至10V输出电压

开关频率从200kHz到2.4MHz

EN55022 B级符合裕度

电流模式控制

（e4）符合RoHS标准的镀金封装

可编程软启动

引脚与LTM8032兼容

薄型（9mm×15mm×2.82mm）表面安装LGA封装

应用

汽车电池法规

便携式产品电源

分布式供应监管

工业用品

壁式变压器调节
