LTC3646高效降压DC/DC转换器的简述及特性、应用

2026/8/31 14:57:51
浏览次数: 4

LTC3646是一种高效降压DC/DC转换器，具有内部高压侧和同步功率FET。在无负载的突发模式操作中，它仅消耗140μA的典型直流电源电流，同时保持输出电压调节。

LTC3646可以提供高达1A的负载，其突发模式操作、集成电源开关和低静态电流的组合在广泛的负载电流范围内提供了高效率。或者，它可以在波纹敏感应用中以强制连续模式使用。

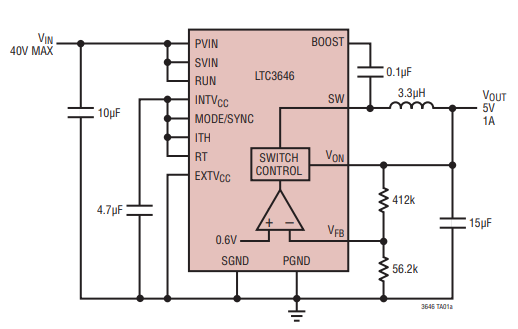

LTC3646高效降压DC/DC转换器的简述及特性、应用

LTC3646具有4.0V至40V的宽输入范围，其获得专利的受控导通时间架构和0.6V参考电压允许大的降压比，而没有输出过电压的风险。频率可以通过编程电阻器设置在200kHz和3.0MHz之间，也可以与外部时钟同步。

内部软启动、短路保护和额定电压使LTC3646成为高压应用的理想坚固部件。

特性

宽输入电压范围：4.0V至40V

1A保证输出电流

高效：高达95%

宽输出电压范围

LTC3646:2.0V至30V

LTC3646-1:0.6V至15V

±1%精确参考电压

内部或外部补偿

开关频率可调同步：200kHz至3MHz

可选择高效突发模式®操作或强制连续模式

14引线3mm×4mm DFN或热增强16引线MSOP封装

应用

负载点电源

中间母线电源

汽车应用
