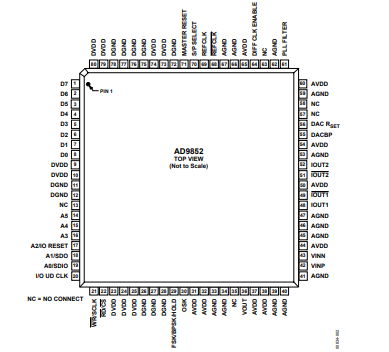

AD9852数字合成器是一种高度灵活的设备，适用于广泛的应用。该设备由一个带48位相位累加器的NCO、一个可编程参考时钟乘法器、一个逆正弦滤波器、一个数字乘法器、两个12位/300 MHz DAC、一个高速模拟比较器和一个接口逻辑组成。
当参考精确的时钟源时，AD9852产生高度稳定的频率、相位和幅度可编程余弦输出，可用作通信、雷达和许多其他应用中的敏捷LO。AD9852的创新高速DDS内核提供48位频率分辨率（1μHz调谐分辨率，300 MHz SYSCLK）。保留16位用于相位到幅度转换，可确保出色的无杂散动态范围（SFDR）。
AD9852的电路架构允许产生频率高达150 MHz的输出信号，可以以每秒高达1亿个新频率的速率进行数字调谐。（外部滤波的）余弦波输出可以通过内部比较器转换为方波，用于敏捷时钟发生器应用。该设备提供两个14位相位寄存器和一个用于BPSK操作的引脚。
对于高阶PSK操作，I/O接口可用于相位变化。12位余弦DAC与创新的DDS架构相结合，提供了出色的宽带和窄带输出SFDR。当配置有比较器时，12位控制DAC有助于高速时钟发生器应用中的静态占空比控制。
12位数字乘法器允许可编程幅度调制、开/关输出整形键控和余弦DAC输出的精确幅度控制。还包括用于宽带扫频应用的Chirp功能。AD9852可编程4×至20×REFCLK乘法器电路内部从较低频率的外部参考时钟生成300 MHz系统时钟。这为用户节省了实现300 MHz系统时钟源的费用和难度。
直接300 MHz时钟也适用于单端或差分输入。支持单引脚、传统FSK和斜坡FSK的增强频谱质量。AD9852采用0.35μCMOS技术，在单个3.3V电源上提供这种高水平的功能。
AD9852与AD9854单音合成器引脚兼容。AD9852被指定在-40°C至+85°C的扩展工业温度范围内运行。
