LT4356电涌限制器的概述及特性、应用分析

2026/9/3 14:28:15

浏览次数: 7

LT4356电涌限制器可保护负载免受高压瞬变的影响。它通过控制外部N沟道MOSFET的栅极来调节过电压事件（如汽车负载卸载）期间的输出。输出被限制在安全值，从而允许负载继续运行。

LT4356还监测VCC和SNS引脚之间的电压降，以防止过电流故障。内部放大器将电流感测电压限制为50mV。

在任何一种故障情况下，定时器的启动与MOSFET应力成反比。如果定时器到期，FLT引脚会拉低以警告即将断电。如果这种情况持续存在，MOSFET将关闭。在冷却期后，GATE引脚会向上拉，再次打开MOSFET。

辅助放大器可以用作电压检测比较器或用作驱动外部PNP传输晶体管的线性调节器控制器。

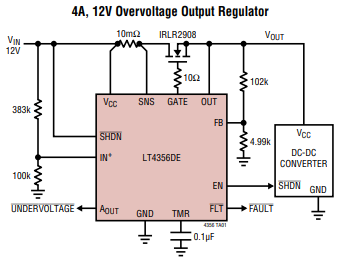

LT4356电涌限制器的概述及特性、应用分析

背对背FET可以代替肖特基二极管用于反向输入保护，减少电压降和功耗。停机期间，停机引脚将LT4356-1的静态电流降低到小于7μA。

LT4356-2与LT4356-1在停机期间的不同之处在于，它将静态电流降低到60μA，并使辅助放大器保持活动状态，以用于欠压锁定或常开调节器等用途。

特性

阻止高压浪涌

可调输出钳位电压

过流保护

宽工作范围：4V至80V

反向输入保护至-60V

低7μA关断电流（LT4356-1）

用于电平检测比较器或线性调节器控制器的辅助放大器（LT4356-2）

可调故障定时器

控制N沟道MOSFET

停机引脚耐受-60V至100V

故障输出指示

保证在125°C下运行

提供（4mm×3mm）12针DFN、10针MSOP或16针SO封装

应用

汽车/航空电子浪涌保护

热插拔/实时插入

电池供电系统的高压侧开关

本质安全应用
