AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC)，采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V和REF之间，相位相反。基准电压REF由外部提供，并且可以设置为电源电压。
布局分析
容纳AD7691的印刷电路板的设计应使模拟和数字部分分开并限制在电路板的某些区域。AD7691的引脚配置，左侧为模拟信号，右侧为数字信号，简化了这项任务。
避免在器件下方运行数字线路，因为这会将噪声耦合到管芯上，除非AD7691下方的接地平面用作屏蔽。快速切换信号，如CNV或时钟，不应在模拟信号路径附近运行。应避免数字和模拟信号的交叉。
应至少使用一个接地平面。它可以是通用的，也可以在数字和模拟部分之间分开。在后一种情况下，飞机应在AD7691下方连接。
AD7691电压参考输入REF具有动态输入阻抗，应与最小寄生电感解耦。这是通过将参考去耦陶瓷电容器放置在靠近REF和GND引脚的位置（理想情况下正好对着），并用宽、低阻抗的迹线连接它们来实现的。
最后，AD7691的电源VDD和VIO应与陶瓷电容器（通常为100 nF）去耦，陶瓷电容器靠近AD7691放置，并使用短而宽的迹线连接，以提供低阻抗路径并减少毛刺对电源线的影响。

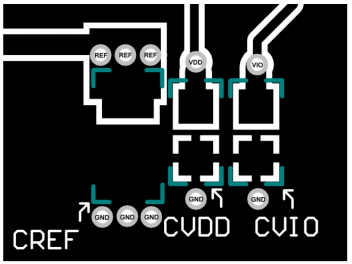

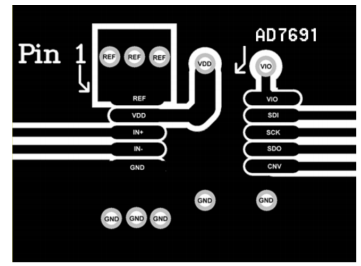

遵循这些规则的布局示例如下面两张图片所示。
