ADF4382是一款高性能、超低抖动、分数N锁相环（PLL），带有集成压控振荡器（VCO），非常适合5G应用或数据转换器时钟应用的本地振荡器（LO）生成。

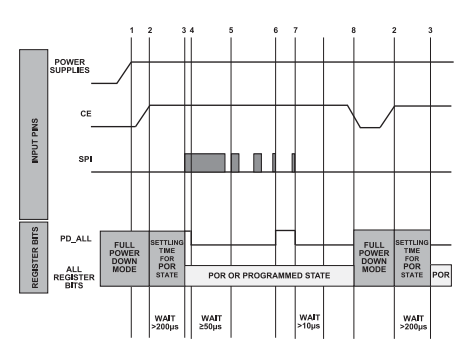

加电和初始化顺序如下：
以下步骤描述了ADF4382的推荐通电和初始化顺序：
向V5V、V3.3V_1和V3.3V_2电源组施加指定电压。ADF4382此时处于完全断电模式，无法进行SPI编程。
将CE引脚设置为逻辑高电平。可以通过上拉电阻器将CE引脚连接到V3_LDO引脚。因此，步骤1和步骤2是同时执行的。
在等待≥200μs所有SPI寄存器位稳定到其上电复位（POR）状态后，开始对SPI进行编程，以将ADF4382配置到所需的状态。以下是推荐的SPI编程顺序：
a.将SDO_ACTIVE和CMOS_OV位设置为所需状态，以便将来进行回读操作。
b.对所有必需的寄存器地址进行编程。编程顺序无关紧要，除非确保寄存器0x010是最后一次寄存器写入。寄存器映射中提供了几个必需的保留寄存器字段设置，这些设置是设备正常运行所必需的。
ADF4382保持断电模式，直到PD_ALL位编程为0。禁用PD_ALL后，VTUNE在环路滤波器中预充电，以减少VCO校准时间。开始VCO校准前所需的预充电时间取决于环路滤波器中电容器的最大值。等待时间为：750×CMAX，其中CMAX是环路滤波器中的最大值电容器。最小预充电时间为50μs。
写入寄存器0x010启动VCO自动校准。此时，ADF4382已完全投入运行，可以根据需要随时对新频率进行编程。以下步骤是PD_ALL位和CE引脚的信息。
将PD_ALL设置为1，关闭ADF4382电源，保留最新编程的SPI设置和完整的SPI编程功能。
如果在步骤6中仅修改了PD_ALL的状态，则将PD_ALL设置为0会使ADF4382返回到步骤5中编程的频率。等待10μs后，所有电路块内部完全通电。这10μs的等待时间不包括与环路滤波器带宽相关的频率稳定时间。
切换CE引脚电平会导致ADF4382返回到完全断电模式，并将SPI寄存器返回到POR状态（参见步骤2和步骤3）。
编程程序
ADF4382有两种不同的加电方法。最常用的方法在标准加电和初始化序列中提供，自动VCO校准部分在初始设备加电时是强制性的。
快速加电和初始化、手动编程VCO校准设置部分提供的方法是初始加电后的可选加电程序。
