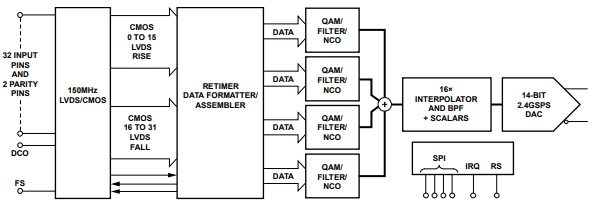

AD9789是一款灵活的QAM编码器/内插器/上变频器，结合了高性能、2400 MSPS、14位RF数模转换器（DAC）。灵活的数字接口最多可以接受四个通道的复杂数据。QAM编码器支持16、32、64、128和256的星座大小，并具有所有标准的SRRC滤波器系数。
片上速率转换器支持固定DAC时钟的各种波特率。数字上变频器可以放置0到0.5×fDAC的通道。这允许合成四个连续的信道，并将其放置在直流到fDAC的任何位置。
AD9789包括一个串行外围接口（SPI），用于设备配置和状态寄存器回读。灵活的数字接口可以配置为4、8、16和32位的数据总线宽度。它可以接受真实或复杂的数据。
AD9789的工作电压为1.5 V、1.8 V和3.3 V，总功耗为1.6 W。它采用164球芯片级封装球栅阵列供电，可降低热阻抗并减少封装寄生效应。不需要特殊的电源排序。时钟接收器通电时静音，以防止启动噪音。
特性
DOCSIS 3.0性能：4 QAM载波
全频段（47 MHz至1 GHz）的ACLR
−75 dBc@fOUT=200 MHz
−72 dBc@fOUT=800 MHz（噪声）
−67 dBc@fOUT=800 MHz（谐波）
不合格MER=42 dB
芯片和旁路
4个QAM编码器，带SRRC滤波器、16×到512×插值、速率转换器和调制器
灵活的数据接口：4、8、16或32位宽，带奇偶校验
功率：1.6 W（IFS=20 mA，fDAC=2.4 GHz，LVDS接口）
使用fS混音模式直接支持射频合成
内置自检（BIST）支持
输入连接检查
内部随机数生成器
应用
宽带通信系统
CMTS/DVB
蜂窝基础设施
点对点无线
