LT3580 是一款 PWM DC/DC 转换器，包含一个内部 2A、42V 开关。可以通过配置使 LT3580 成为一个升压、SEPIC 或负输出转换器。

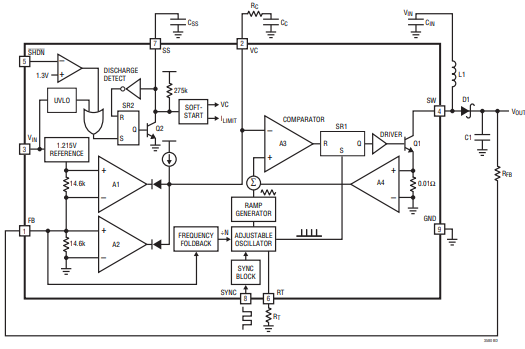

LT3580采用恒定频率、电流模式控制方案，可提供出色的线路和负载调节。在每个振荡器周期开始时，SR锁存器（SR1）被设置，从而接通电源开关Q1。开关电流流过内部电流感测电阻器，产生与开关电流成比例的电压。该电压（经A4放大）被加到稳定斜坡上，所得总和被馈送到PWM比较器A3的正极。
当该电压超过A3负输入端的电平时，SR锁存器复位，关闭电源开关。A3（VC引脚）负输入端的电平由误差放大器A1（或A2）设置，它只是反馈电压（FB引脚）和参考电压（1.215V或5mV，具体取决于配置）之间差值的放大版本。通过这种方式，误差放大器设置正确的峰值电流水平，以保持输出稳定。
LT3580具有新颖的FB引脚架构，可用于升压或逆变配置。当配置为升压转换器时，FB引脚被从VOUT连接到FB的RFB电阻器上拉到1.215V的内部偏置电压。比较器A2变为非活动状态，比较器A1执行从FB到VC的反相放大。当LT3580处于反相配置时，FB引脚被从VOUT连接到FB的RFB电阻器拉低到5mV。比较器A1变为无效，比较器A2执行从FB到VC的非反相放大。
特性
2A内部电源开关
可调开关频率
单反馈电阻器设置VOUT
可与外部时钟同步
高增益SHDN引脚接受缓慢变化的输入信号
宽输入电压范围：2.5V至32V
低VCESAT开关：1.5A时为300mV（典型）
集成软启动功能
可轻松配置为升压或逆变转换器
用户可配置的欠压锁定（UVLO）
微型8引脚3mm×3mm DFN和8引脚MSOP封装
应用
VFD偏置电源
TFT-LCD偏压电源
GPS接收机
DSL调制解调器
本地电源
