AD8352是一款针对射频和中频应用进行优化的高性能差分放大器。它在高达200 MHz的频率下实现了优于80 dB的SFDR性能，在500 MHz以上的频率下达到了65 dB，使其成为高速12位至16位模数转换器（ADC）的理想驱动器。

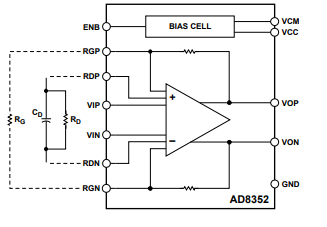

与其他宽带差分放大器不同，AD8352具有将增益设置电阻器（RG）与信号输入隔离的缓冲器。因此，AD8352在3dB至25dB的增益范围内保持恒定的3kΩ输入电阻，从而简化了匹配和输入驱动要求。AD8352的标称差分输出电阻为100Ω。
该设备经过优化，在500 MHz以上的频率下具有宽带、低失真性能。这些特性，加上其宽增益调节能力，使该设备成为低失真、噪声和功率至关重要的通用中频和宽带应用的首选放大器。
它不仅适用于驱动ADC，还适用于驱动混频器、pin二极管衰减器、表面声波（SAW）滤波器和多元件分立器件。该器件采用紧凑型3 mm×3 mm、16引脚LFCSP，工作温度范围为-40°C至+85°C。
特性
–2.2GHz的3dB带宽（AV=+10dB）
单电阻增益调节：3dB≤AV≤25dB
单电阻器和电容器失真调整
输入电阻：3 kΩ，与增益（AV）无关
差分或单端输入到差分输出
低噪声输入级：AV=10 dB时为2.7 nV/√Hz RTI
低宽带失真
10 MHz：–86 dBc HD2，–82 dBc HD3
70 MHz：-84 dBc HD2，-82 dBc HD3
190 MHz：-81 dBc HD2，-87 dBc HD3
150 MHz时的OIP3为41 dBm
转换速率：8 V/ns
快速稳定和超速恢复<2ns
单电源操作：3 V至5.5 V
低功耗：5V时典型值为37mA
断电能力：5V时为5mA
采用高速XFCB3-SiGe工艺制造
应用
差分ADC驱动器
单端到差分转换
RF/IF增益块
SAW滤波器接口
